Sonde de pression relative TestMaster® 464

analogiquepour eaupour huile

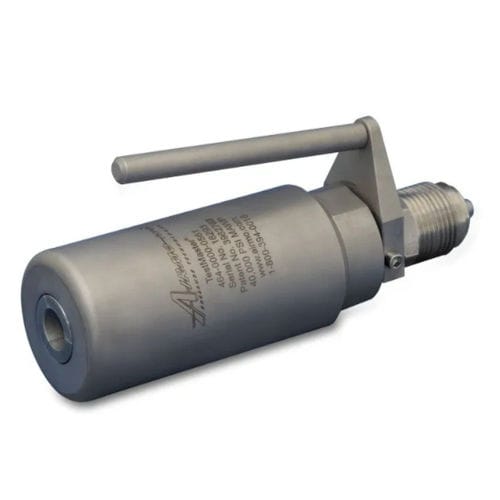

L'outil de test hydrostatique breveté TestMaster® Modèle 464 Series offre un couplage rapide, par encliquetage, et une étanchéité positive des tubes, des assemblages de tubes et des systèmes. Les mécanismes d'étanchéité hydrauliques, associés à la préhension à ressort de sécurité, assurent une prise constante et positive pendant tout cycle de travail ou d'opération. L'outil peut être utilisé avec une variété de services, y compris l'air, l'eau, l'huile ou d'autres liquides sur demande. L'outil de la série 464 convient aux essais de pression hydrostatique et à l'hydro-expansion jusqu'à 2 758 bars (40 000 psi) conformément aux spécifications militaires, nucléaires, automobiles et aérospatiales telles que API, ASTM, ASME, ISO, DIN et BS. La conception compacte et équilibrée est particulièrement adaptée aux zones de travail restreintes, telles que les lignes d'avion ou les systèmes de chauffage et de refroidissement. L'outil de la série 464 traite les tubes, tuyaux et raccords standard et métriques de 6,0 mm à 20,7 mm de diamètre extérieur. OD (6,0 mm à 20,0 mm OD). - Spécifications Description Plage de diamètre extérieur du tube : - 0,24 in. à 0,79 in. OD (6,0 mm à 20,0 mm de diamètre extérieur) Services : - Air, eau, huile ou autres liquides sur demande Vélocité : - Plein débit, pré-remplissage élevé Prise et joint de collecte : - Sur le diamètre extérieur du tube Préhension : - Conception à pression compensée pour un fonctionnement sûr Fonctionnement de l'outil : - Actionné par un levier Déverrouillage du collet par levier : - Retrait rapide de l'outil Principe de conception spécial de verrouillage des pinces de serrage : - Permet de s'adapter à des tubes plus courts Butée interne prédéterminée du tube : - Ne nécessite aucune mesure Applications L'outil TestMaster® Modèle 464 Series est utilisé pour une variété d'applications de test de pression. Essais de pression hydrostatique Test de fuite Test de production de tubes Test d'assemblage de tubes et de systèmes Expansion des tubes hydrauliques (eau)
