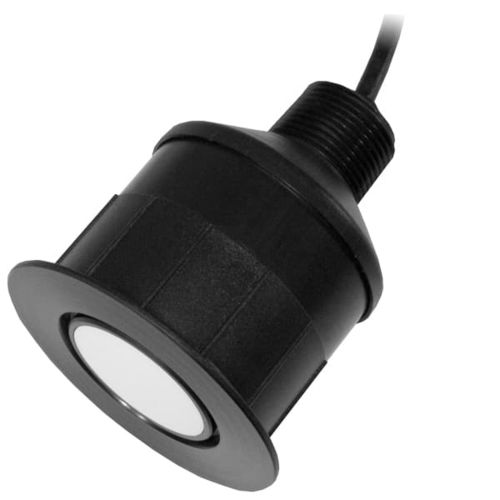

Transducteur à ultrasons cylindrique AR50 Airducer®

piézoélectriqueacoustiqueà ultrasons

Applications : - Mesure de niveau - Écoulement en canal ouvert - Évitement d'obstacles - Proximité Caractéristiques : - Construction étanche et robuste - La conception du boîtier permet d'accueillir l'émetteur-récepteur et l'électronique de traitement du signal - Capuchon de montage disponible en filetage BSP, NPT ou M32 - Blindage interne standard Options : - Ensemble complet disponible avec des longueurs de câble standard - Capuchon de montage disponible dans les filetages BSP, NPT ou M32 - Des thermistances 10 KΩ sont disponibles pour la compensation de température - Disponible en boîtier PVDF pour une utilisation dans des environnements chimiquement agressifs Spécifications : - Fréquence de fonctionnement maximale : 50 kHz - Sensibilité minimale de transmission : 106 dB re, 1µPa/V à 1 m à la meilleure fréquence de transmission - Sensibilité minimale de réception : -162 dB re 1V/µPa à la meilleure fréquence de réception - Résistance parallèle minimale : 450 Ω - Plage de détection minimale et maximale* : 25 cm à 15 m (10" à 49') - Plage de détection typique : 30 cm à 10 m (1 à 33') - Capacité libre : 5700 pF à 1 kHz - Largeur du faisceau : 12° à -3 dB - Tension d'attaque maximale : 1500 Vcàc à un rapport cyclique de 2% en rafale de tonalité - Température de fonctionnement : -40 à 90°C (-40 à 194°F) - Poids : 560 g (1,2 lb) - Boîtier : Polyester chargé de verre - Fenêtre acoustique : Epoxy renforcé de verre
