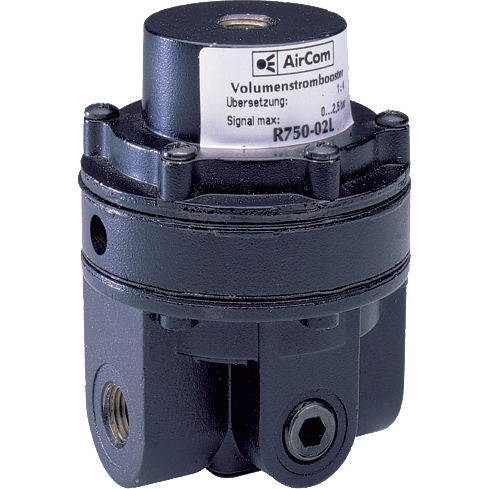

Amplificateur pneumatique de volume R750-0 series

de pression

Le surpresseur à rapport de transmission amplifie la pression de sortie à un rapport de 1 à 1 jusqu'à 1 à 6 par une pression pilote pneumatique, qui n'a pas de purge constante. Ce signal de pression a la même fonction qu'un ressort dans un régulateur ordinaire. Elle génère une contre-pression sur la membrane. Cette force est compensée par la pression de sortie sur la face inférieure de la membrane. Le rapport entre la pression de pilotage et la pression de sortie dépend de la taille des membranes de fonctionnement. Fluides : air comprimé ou gaz non corrosifs Orifice de pilotage : G1/4 Précision : pour une variation d'alimentation de 3,5 bar = < 7 mbar à 1 pour 1, < 10 mbar à 1 pour 2, < 21 mbar de 1 à 3,< 41 mbar de 1 à 6 Sensibilité de la réponse : < 2 mbar de 1 à 1, < 3 mbar de 1 à 2, < 17 mbar à 1 à 3,< 23 mbar à 1 à 6 Consommation d'air : max. 3 l/min, en fonction de la pression de sortie Fonction de décharge : décharge Capacité de décharge : 170 l/min à une pression de sortie de 1,5 bar et une surpression de 0,7 bar au-dessus du point de consigne Orifice de jauge : des deux côtés du corps, filetage égal à celui du régulateur Position de montage : au choix Plage de température : 0 °C à 70 °C / 32 °F à 158 °F, pour l'air comprimé conditionné de manière appropriée jusqu'à -40 °C / -40 °F Corps : zinc moulé sous pression Elastomère : NBR/Buna-N Soupape intérieure : laiton et acier inoxydable
