Vanne papillon
pneumatiqueélectriqueà levier

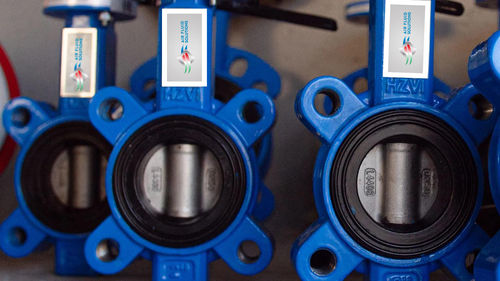

Vanne papillon - air fluid solutions - pneumatique / électrique / à levier
Vanne papillon - air fluid solutions - pneumatique / électrique / à levier
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
papillon
Actionnement
à levier, pneumatique, électrique
Corps
à bride, wafer, type lug
Autres caractéristiques
avec joint
DN

Max: 1 600 mm
(62,992 in)

Min: 40 mm
(1,575 in)

Description

1 668 / 5 000 Les vannes papillon WAFER et LUG sont des produits, comme les vannes à boisseau sphérique, équipés d'une rotation à 90°. Choisis pour leur épaisseur réduite et assurant un encombrement réduit, ce type de composant offre un excellent rapport qualité/prix. En parlant de caractéristiques de composition, les vannes papillon WAFER et Lug sont constituées de quatre éléments principaux : un corps de vanne composé de différents matériaux, un disque qui permet l'ouverture et la fermeture du passage du fluide à travers la vanne, un arbre central qui garantit le mouvement à 90° du disque grâce à un levier spécifique ou à des actionneurs pneumatiques ou électriques et enfin un joint d'étanchéité appelé manchon, réalisé avec des élastomères de type NBR, BUNA, EPDM, VITON ou PTFE. Les vannes papillon WAFER et LUG atteignent des dimensions considérables, du DN 40 au DN 1600. Ce sont des composants équipés d'un levier manuel à dix positions, capable de partialiser (si et quand nécessaire) le passage du fluide jusqu'au DN 200. Elles sont également équipées de réducteurs qui agissent grâce à un volant dont la taille varie en fonction du DN. Le volant permet également l'ouverture et/ou la fermeture partielle du liquide. De plus, dans les situations où la gestion automatique est choisie, il suffira de retirer le levier et d'ajouter des actionneurs pneumatiques, électriques et hydrauliques aux vannes. Mais quelle est la différence entre les vannes papillon WAFER et les vannes papillon LUG ? La vanne papillon WAFER est montée entre deux brides avec de longues vis qui feront adhérer la vanne aux deux brides, créant ainsi un seul élément totalement étanche.
