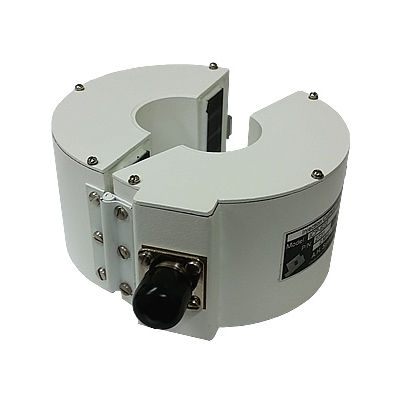

Sonde de courant d'injection ICP-622

de testrobusteà bande large

Cette sonde de courant d'injection est utilisée pour coupler de grands courants RF de 1 MHz à 500 MHz dans des circuits de signal et de puissance afin de répondre à des exigences de test spécifiques. Conçue pour répondre aux spécifications des normes ISO 11452-4 et IEC 61000-4-6 pour les tests BCI dans l'automobile. Caractéristiques 1 MHz à 500 MHz Calibré individuellement Construction robuste Conception de type Split Clamp-on MIL-STD-461 CS114, CS115, CS116 Répond aux normes ISO 11452-4:2005 et IEC 61000-4-6 Détails du produit Les sondes de courant d'injection sont utilisées pour coupler par induction des courants RF importants dans les conducteurs passant par leur ouverture. Les conducteurs sont les circuits de signal, de commande et d'alimentation de l'équipement soumis à des tests de susceptibilité ou d'immunité. Cette sonde de courant d'injection est utilisée pour coupler de grands courants RF de 1 MHz à 500 MHz. La puissance d'entrée en ondes entretenues de cette sonde de courant d'injection est de 200 watts pour une durée de 30 minutes. Une sonde de courant d'injection agit comme un transformateur primaire à plusieurs tours et un transformateur secondaire à un tour, lorsqu'elle est placée autour d'une ligne électrique ou d'un fil de signal. Elle fournit ainsi une charge (nominale) de 50 ohms à la source du signal de susceptibilité, tout en fournissant une impédance de source de signal de susceptibilité plus faible lorsqu'elle est placée en série avec le câble testé. Une sonde de courant d'injection est caractérisée par sa perte d'insertion (dB). L'affaiblissement d'insertion décrit l'inefficacité de la pince par rapport à l'injection directe dans un circuit de 50 ohms.
