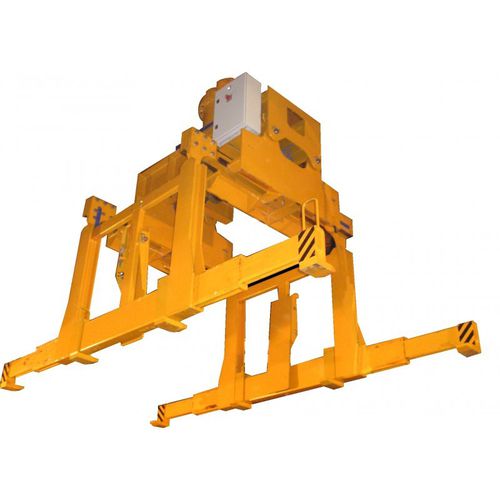

Pince lève-tôle PIM120

de paquetshorizontalemotorisée

La pince à paquets multi-modules est destinée à la manutention des tôles ou des paquets de tôles disposés à plat. Les tôles ou paquets sont manutentionnés par prise positive grâce à l’insertion sous la tôle ou le paquet de tôles de plusieurs sabots de préhension. La pince multi-modules permet, comparativement à une pince simple module, de manutentionner des tôles ou paquets de tôles de longueurs plus importante et/ou ayant une excentration du centre de gravité dans le sens longitudinal. Descriptif : Les principaux composants sont : Chape de levage, bâti supérieur, bâti de module : ils sont mécanosoudés et dépourvus de soudures portantes. Les soudures sont continues, bouclées et détentionnées par un recuit de stabilisation afin de prévenir la fissuration par fatigue. Ces composants sont assemblés mécaniquement par tenon/mortaise ou brochage afin de garantir la qualité et durabilité de ces assemblages. Les coulisseaux (glissières supportant les bras) : ils sont massifs et réalisés en acier allié à haute limite élastique. Ils sont guidés sur rails en bronze dans les bâtis des modules. Les bras : ils sont mécanosoudés et sont équipés en partie basse d’un tube de guidage permettant de recevoir des sabots télescopiques et/ou des sabots de préhension manuels. Les soudures sont continues, bouclées et détentionnées. Les sabots télescopiques : ils sont réalisés à partir d’éléments tubulaires et reçoivent en leurs extrémités un sabot de préhension. Ils ont pour but l’adaptation de la longueur des bras à celle de la charge à manutentionner. L’écartement de ces télescopes peut être manuel ou motorisé.
