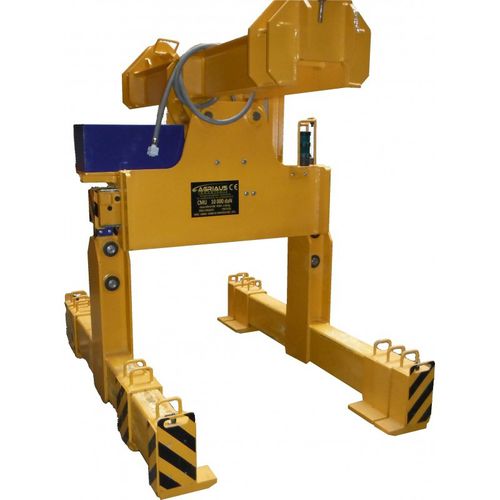

Pince lève-tôle PI120

horizontalemotorisée

La pince à paquets est destinée à la manutention des tôles ou des paquets de tôles disposés à plat. Les tôles ou paquets sont manutentionnés par prise positive grâce à l’insertion sous la tôle ou le paquet de tôle de plusieurs sabots de préhension. Descriptif : Les principaux composants sont : La chape de levage et le bâti : ils sont mécanosoudés et dépourvus de soudures portantes. Les soudures sont continues, bouclées et détentionnées par un recuit de stabilisation afin de prévenir la fissuration par fatigue. Ces composants sont assemblés mécaniquement par tenon/mortaise ou brochage afin de garantir la qualité et durabilité de ces assemblages. Les coulisseaux (glissières supportant les bras) : ils sont massifs et réalisés en acier allié à haute limite élastique. Ils sont guidés sur rails en bronze dans le bâti de la pince. Les bras : ils sont réalisés à partir d’une âme massive équipée en partie basse d’un tube de guidage des sabots télescopiques. Le tube de guidage supporte également des sabots de préhension manuels. Les soudures sont continues, bouclées et détentionnées. Les sabots télescopiques : ils sont réalisés à partir d’éléments tubulaires et reçoivent en leurs extrémités un sabot de préhension. Ils ont pour but l’adaptation de la longueur des bras à celle de la charge à manutentionner. L’écartement de ces télescopes peut être manuel ou motorisés.
