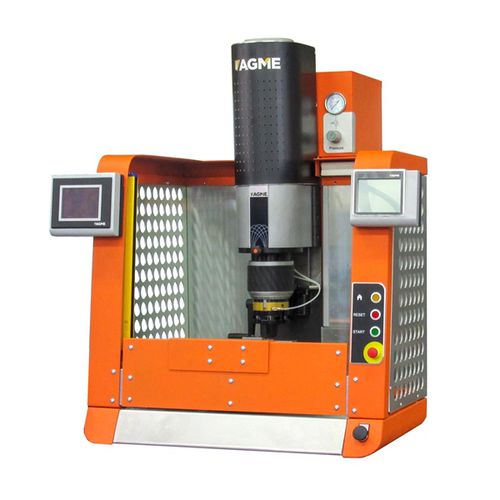

Machine de rivetage pneumatique RA-14
radialeavec contrôle du processusavec barrière de sécurité

Machine de rivetage pneumatique - RA-14 - AGME Automated Assembly Solutions - radiale / avec contrôle du processus / avec barrière de sécurité
Machine de rivetage pneumatique - RA-14 - AGME Automated Assembly Solutions - radiale / avec contrôle du processus / avec barrière de sécurité
Machine de rivetage pneumatique - RA-14 - AGME Automated Assembly Solutions - radiale / avec contrôle du processus / avec barrière de sécurité - image - 2
Machine de rivetage pneumatique - RA-14 - AGME Automated Assembly Solutions - radiale / avec contrôle du processus / avec barrière de sécurité - image - 3
Machine de rivetage pneumatique - RA-14 - AGME Automated Assembly Solutions - radiale / avec contrôle du processus / avec barrière de sécurité - image - 4
Machine de rivetage pneumatique - RA-14 - AGME Automated Assembly Solutions - radiale / avec contrôle du processus / avec barrière de sécurité - image - 5
Machine de rivetage pneumatique - RA-14 - AGME Automated Assembly Solutions - radiale / avec contrôle du processus / avec barrière de sécurité - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
pneumatique
Type
radiale
Autres caractéristiques
avec barrière de sécurité, avec contrôle du processus, semi-automatique
Diamètre rivet

14 mm
(0,6 in)

Description

Machine de rivetage pneumaticque RA-14 avec AC1 et protections. Processus: rivetage radial Génération de force: pneumatique - Diamètre maximal de la tête à obtenir en acier 400N/mm2: 14 mm - Réglage de la course: 5 - 50 mm - Puissance du moteur de rivetage: 1,5 Kw - Force de rivetage maximale: 18,80 kN - Pression d'air maximale: 6 bar - Contrôle du temps de rivetage: 0-5 sec - Réglage manuel de la tête - Longueur - 850 mm. Profondeur - 930 mm - Lubrification manuelle - Déclaration de conformité CE Armoire électrique RA C500 - Sélecteur manuel / semi-automatique - Écran tactile 5.6” - API Siemens intégré - Possibilité de commutation via Ethernet avec API Siemens externe - Tension 400V, 50HZ. Optionnellement autre tension Installation pneumatique - Panneau de commande frontal avec filtre et régulateur de pression d'air 1,5 – 6 bar - Electrovanne 5/2 24 VDC - Régulateur de débit d'air< Système d'assurance qualité AC-1 - Système de surveillance et de contrôle avec AGME 1200 et capacité de 40 programmes - Transducteurs de pression et de course - Contrôle de la présence et de la hauteur des rivets - Contrôle de la pression pendant le processus de rivetage - Détection de l'usure de l'outil de rivetage - Contrôle de la longueur finale de l'ensemble du rivet. - Détection de pièces rivetées OK ou NOK - Mesurer à partir du "0" absolu (la position de repos de la tête) Protections - Barrières photoélectriques de sécurité - Bouton de démarrage du cycle - Certificat CE Avantages - Contrôle et surveillance maximum du processus de rivetage - Garantie de protection maximale pour l'opérateur - Disponibilité des stocks de machines de rivetage
