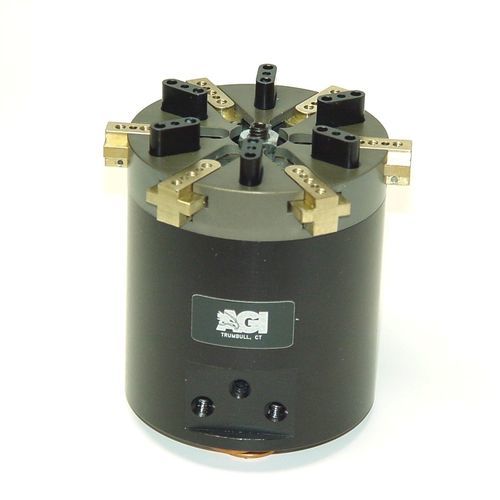

Pince de préhension pneumatique AGP-6-OR

parallèleà 6 mâchoirescompacte

Caractéristiques et avantages *Les mâchoires sont supportées par des paliers à rainure en T pour éviter la rupture des mâchoires et offrir des performances de charge supérieures. *Les mâchoires d'écartement et les mâchoires d'éjection sont dotées de pistons indépendants qui permettent de placer les joints toriques à un moment précis. *Conception compacte avec une longue course réglable. Mouvement parallèle des mâchoires pour un outillage facile. Spécifications du produit Temps : Fermeture : 0.2 sec [0.2 sec] Ouverture : 0.2 sec [0.2 sec] Gamme de pression : Basse/Haute 2-7 BAR [30-100 PSI] Plage de température : Basse/Haute : -28°/80°C [-20°/180°F] Jeu latéral : ± 0,001 [.03 mm] Répétabilité par rapport au centre : ± 0,002 [.06 mm] Capacité de charge : Statique - Dynamique Traction maximale T 60 lbs 20 lbs [260 N] [88 N] Compression maximale C 60 lbs 20 lbs [260 N] [88 N] Moment maximal Mx 100 in/lb 25 in/lb [11 Nm] [2.7 Nm] Moment maximal My 120 po/lb 30 po/lb [13 Nm] [3.3 Nm] Moment maximal Mz 100 po/lb 25 po/lb [11 Nm] [2.7 Nm] Matériau : Alliages d'aluminium et de bronze à haute résistance, à revêtement dur alliages d'aluminium et de bronze, acier Poids : 1.25 lbs [.56 Kg] (en anglais) Diamètre du piston : 25,4 mm (1,00 in) * [ Selon l'endroit du cycle de la course où il est mesuré. Plus l'écartement ou l'ouverture des mâchoires est important, plus la force est forte. Cette force exponentielle {courbe} s'applique à toutes les pinces AGP-OR. Gardez également à l'esprit qu'il s'agit de chiffres sans frottement. Chaque application aura un coefficient de friction cinétique différent en fonction de la conception du doigt, {hauteur et longueur}, et doit être prise en considération lors des étapes de conception de l'équipement d'assemblage ].
