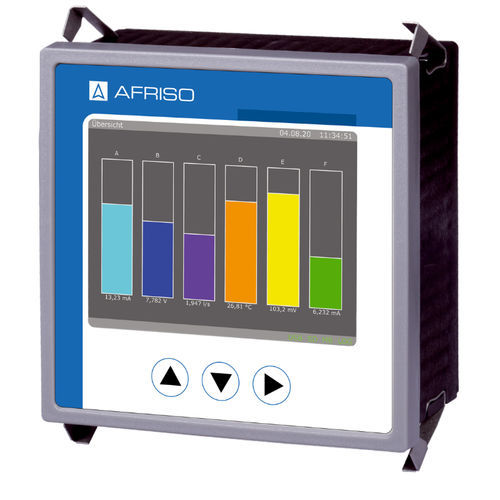

Afficheur graphique

320 x 240de contrôleà distance

40 éléments d'affichage configurables 10 écrans configurables de 1 à 12 éléments Serveur web intégré Fonctionnement à distance Protocoles d'interface : Modbus-RTU, Modbus-TCP Application : Utilisation universelle pour l'affichage de valeurs définies sur un écran graphique Utilisation universelle pour l'affichage de valeurs définissables sur un écran graphique. Défilement de plusieurs types d'affichage. Surveillance visuelle du signal à l'aide d'un navigateur Web. Enregistrement des données en vue d'une évaluation ultérieure. Description de l'appareil L'afficheur de processus multicanal MPA 10 est une unité combinée d'affichage et d'enregistrement de données destinée à être montée sur un panneau de commande. Il fournit jusqu'à 8 entrées analogiques pour des signaux standard. Les entrées peuvent être configurées comme des entrées de courant ou de tension. Les valeurs de comptage peuvent être dérivées des signaux analogiques au moyen de seuils de commutation réglables. Il est possible d'afficher des valeurs mesurées mises à l'échelle avec des unités définissables. Les valeurs mesurées sont affichées au moyen d'éléments d'affichage configurables tels qu'une indication numérique, un diagramme à barres, un diagramme temporel, un pointeur maximum ou des DEL. L'appareil est livré avec des fenêtres d'affichage standard préconfigurées. Tous les signaux peuvent être enregistrés de manière cyclique dans la mémoire de l'appareil. Les données enregistrées sont sauvegardées sur une carte microSD interne sous forme de fichiers journaliers. Ces fichiers peuvent être sauvegardés sur une clé USB à tout moment ou téléchargés via l'interface réseau. L'appareil est configuré via le serveur web intégré à l'interface réseau ou le logiciel de configuration gratuit. Les différentes interfaces (RS 485/LAN) permettent d'intégrer facilement l'appareil dans des réseaux de données afin d'afficher et d'enregistrer les données de mesure en temps réel. Caractéristiques techniques Plage de mesure Entrées de courant 0-20 mA Résistance d'entrée 50 Ohm Entrées de tension 0-10 V Résistance d'entrée 100 kOhm
