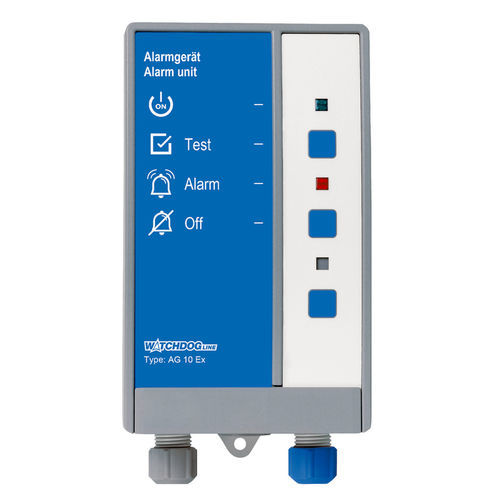

Centrale de mesure et d'alarme de gaz AG 10 Ex

Avec alarmes visuelles/audibles, boutons de test et d'acquittement Sortie relais pour les systèmes de signalement d'événements Logistique facilitée : par exemple, information juste à temps sur les bouteilles de gaz vides Application Par exemple, pour la surveillance de la pression dans les conteneurs remplis de gaz (p. ex. panneaux de contrôle de la pression, batteries de bouteilles ou stations de regroupement). Description de l'appareil Le système se compose d'un ou de plusieurs contacts de pression (montés en série), d'une unité de commande (unité d'alarme AG 10 Ex) et, si nécessaire, d'une unité d'alarme supplémentaire. Si plusieurs contacts doivent être surveillés, le nombre correspondant de contacts électriques peut être monté en série et surveillé par une seule unité d'alarme. Il est également possible de connecter une unité d'alarme séparée pour chaque point de mesure. Une alarme est déclenchée lorsque le contact s'ouvre. Un système de rapport d'événements peut être connecté à la sortie du relais de l'unité d'alarme pour une surveillance à distance. Le signal d'alarme est généré par un manomètre doté d'un contact électrique. Le seuil d'alarme peut être réglé sur une valeur comprise entre 5 et 95 % de la plage au moyen du bras de contact du manomètre. Une LED verte indique un fonctionnement normal. En cas de coupure de courant, l'appareil ne génère pas de signal d'alarme ; dès que le courant est rétabli, l'appareil reprend immédiatement son fonctionnement. Si, entre-temps, la pression du gaz est tombée en dessous de la limite fixée, un signal d'alarme est généré. En cas d'alarme, la LED rouge s'allume ; en outre, le système émet une alarme sonore. L'alarme sonore peut être acquittée. Le voyant rouge reste allumé. L'alarme peut également être configurée en mode "fail-safe", de sorte qu'une alarme peut également être déclenchée en cas de coupure de courant.
