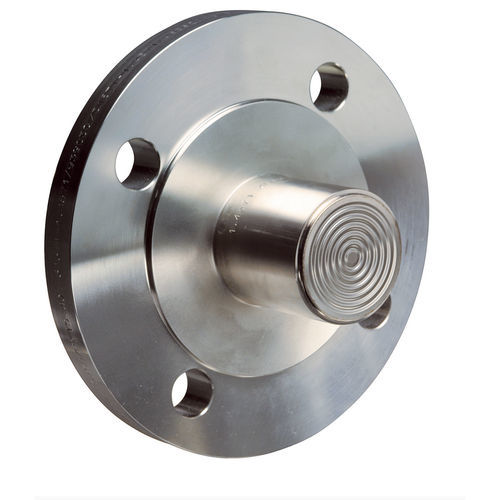

Séparateur à membrane avec fixation par bride MD 81

pour manomètrede processpétro-chimique

Pour les réservoirs à parois épaisses Pour des brides de blocage plus élevées et une meilleure isolation Raccordement selon DIN ou ASME La longueur du tube peut être adaptée selon les besoins Application Pour le montage de manomètres à tube de Bourdon, de transducteurs de pression ou de pressostats. Pour les fluides corrosifs, très visqueux, pollués, cristallisants ou chauds. Idéal pour les réservoirs isolés ou à parois épaisses. Spécialement conçu pour les industries chimiques et pétrochimiques, les raffineries et les centrales électriques. Données techniques Raccordement au process/tube Raccordement à bride selon ASME B 16.5 (Raised Face) ou selon EN 1092-1 type B 1 Longueur du tube : 50 mm Membrane Acier inoxydable 316 L Soudée Surface d'étanchéité Acier inoxydable 316 L Raccordement de l'instrument Raccord soudé Liquide de transmission de pression Huile de paraffine (FM 09), répertoriée par la FDA Plage de pression Voir l'aperçu des versions Options Raccordement au process Autres longueurs de tubus Matériaux/revêtements spéciaux Autres surfaces d'étanchéité Membrane Matériaux spéciaux : Hastelloy, Monel, nickel, Inconel, Incoloy, platine, titane, tantale, zirconium, autres alliages chrome-nickel-acier Revêtements/revêtements : PFA (jusqu'à 250 °C), ECTFE (jusqu'à 150 °C), PTFE (jusqu'à 150 °C, jusqu'à 100 bar), argent (jusqu'à 150 °C), or (jusqu'à 200 °C) Autres Adaptateur pour connexion d'instrument G¼B/G½B Tube capillaire (arrière ou inférieur) Elément de refroidissement (> 100 °C) Autres liquides de remplissage Brides spécifiques au client Autres diamètres nominaux
