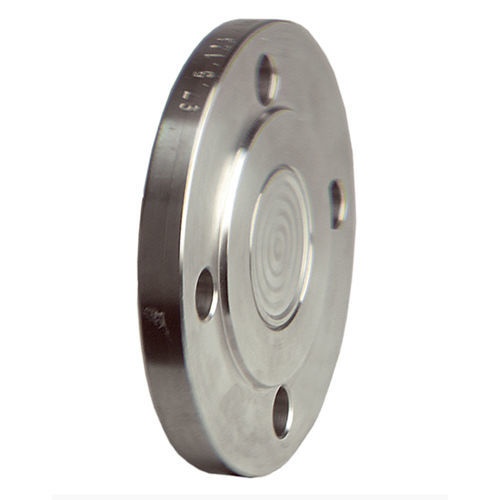

Séparateur à membrane avec fixation par bride MD 80

pour manomètrepour l'industrie pétrochimiquede process

Membrane affleurante, soudée Pour les raccords à bride DIN et ASME Nombreux matériaux et revêtements spéciaux (option) Avec raccord d'instrumentation par le bas en tant que modèle de cellule (option) Application Pour le montage de manomètres à tube de Bourdon, de transducteurs de pression ou de pressostats. Pour les fluides corrosifs, très visqueux, pollués, cristallisants ou chauds. Domaines d'application typiques : Industrie chimique Pétrochimie Raffineries Ingénierie des centrales électriques Données techniques Raccordement au process/tuyau Acier inoxydable 316 L Raccordement à bride selon ASME B 16.5 (Raised Face) ou selon EN 1092-1 type B 1 Membrane Acier inoxydable 316 L Raccordement de l'instrument Raccord soudé Liquide de transmission de pression Huile de paraffine (FM 09), répertoriée par la FDA Plage de pression Voir l'aperçu des versions Options Raccordement au process Matériaux/revêtements spéciaux Autres surfaces d'étanchéité Conception de la cellule Membrane Matériaux spéciaux : Hastelloy, Monel, nickel, Inconel, Incoloy, platine, titane, tantale, zirconium, autres alliages chrome-nickel-acier Revêtements/revêtements : PFA (jusqu'à 250 °C), ECTFE (jusqu'à 150 °C), PTFE (jusqu'à 150 °C, jusqu'à 100 bar), argent (jusqu'à 150 °C), or (jusqu'à 200 °C) Autres Pressions nominales plus élevées Adaptateur pour raccordement d'instrument G¼B/G½B Élément de refroidissement (> 100 °C) Tube capillaire (à l'arrière ou en bas) Autres liquides de remplissage Brides spécifiques au client Autres diamètres nominaux
