Indication de la pression positive, de la pression négative et de la pression différentielle
Excellent rapport prix/performance
Deux systèmes de tubes de Bourdon indépendants
Boîtier et pièces en contact avec le fluide également disponibles en acier inoxydable (option)
Application
Pour la mesure de la pression différentielle des fluides gazeux et liquides qui ne sont pas très visqueux, qui ne cristallisent pas et qui n'attaquent pas les alliages de cuivre. Particulièrement adapté aux systèmes de chauffage (conduites d'alimentation et de retour).
! Pour la mesure de gaz ou de vapeur, respecter le tableau "Critères de sélection selon EN 837-2" (voir annexe) !
Fonctionnement

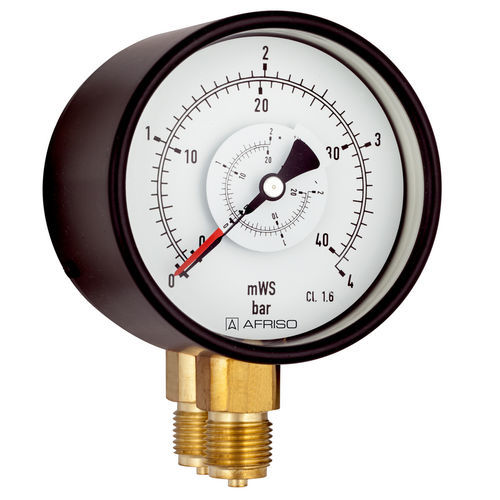

Les pressions sont mesurées dans deux systèmes indépendants de tubes de Bourdon (pression "plus" = haute pression, pression "moins" = basse pression). La pression est indiquée au moyen d'un cadran et d'une aiguille. L'échelle de pression différentielle couvre 50 % de la plage de la pression "plus" et 50 % de la plage de la pression "moins". L'aiguille noire (raccord "plus") et l'aiguille rouge (raccord "moins") sur l'échelle du manomètre différentiel permettent de lire les pressions des deux systèmes sur l'échelle fixe.
Plages (EN 837-1/5)
Voir tableau de commande
Domaine d'application
La pression maximale dans le système ne doit pas dépasser la valeur de la pleine échelle. Pour une bonne lisibilité, la pression différentielle à mesurer ne doit pas être inférieure à environ 20 % de la valeur de la pleine échelle.
Performance en température
Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C :
à température croissante env. ± 0,4 %/10 K
à la température descendante env. ± 0,4 %/10 K
de la valeur de la pleine échelle
Domaine d'application
La pression maximale dans le système ne doit pas dépasser la valeur de la pleine échelle.
---
