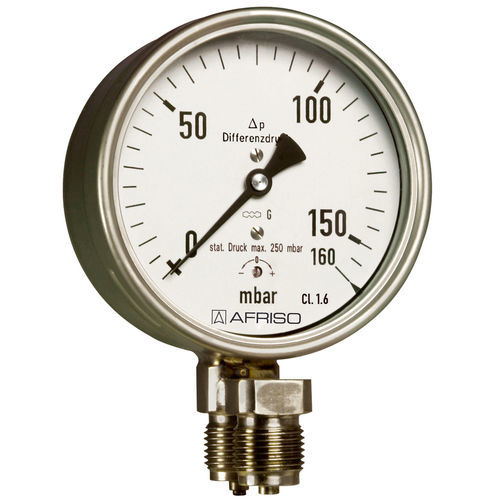

Manomètre différentiel KP100Dif D401

à cadranG 1/2en plastique

Mesure de pressions différentielles extrêmement faibles Conception robuste Indication directe de la pression différentielle Nombreuses versions personnalisées disponibles Application Pour la mesure de la pression différentielle de fluides non corrosifs, gazeux et secs. Particulièrement adapté à la mesure de la perte de filtration dans les applications de climatisation et de ventilation. ! Pour la mesure de gaz ou de vapeur, respecter le tableau "Critères de sélection selon EN 837-2" (voir annexe) ! Fonction La pression "plus" (= haute pression) est appliquée à l'intérieur de la membrane. La pression "moins" (= basse pression) est appliquée à l'intérieur du boîtier étanche à la pression. La différence de pression entraîne un changement de forme de la membrane, générant ainsi le mouvement nécessaire pour mesurer la pression. Ce déplacement est capté par le mouvement. La pression différentielle est directement indiquée par une aiguille. Gammes (EN 837-3/5) Voir tableau de commande Domaine d'application Charge statique : Valeur totale de l'échelle Charge dynamique : 0.9 x la valeur de l'échelle complète Performance en température Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C : à température croissante env. ± 0,6 %/10 K à la baisse de la température env. ± 0,6 %/10 K de la valeur de la pleine échelle Modèle standard Élément de mesure (partie en contact avec le fluide) Élément de capsule, alliage CuBe Correction du zéro Par l'avant Joint (partie en contact avec le liquide) NBR (Perbunan) Options Bride arrière fixation à 3 trous, collerette de montage sur panneau Raccords de tuyaux Échelles spéciales Autres raccordements de processus
