Manomètre à cadran RF100ISR D101
en verreen plastiqueen laiton

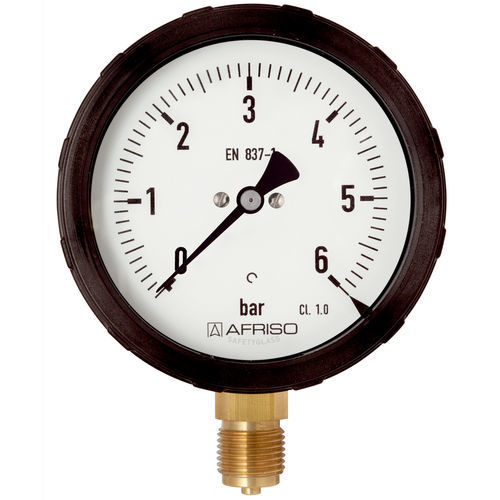

Manomètre à cadran - RF100ISR D101 - AFRISO-EURO-INDEX - en verre / en plastique / en laiton
Manomètre à cadran - RF100ISR D101 - AFRISO-EURO-INDEX - en verre / en plastique / en laiton
Manomètre à cadran - RF100ISR D101 - AFRISO-EURO-INDEX - en verre / en plastique / en laiton - image - 2
Manomètre à cadran - RF100ISR D101 - AFRISO-EURO-INDEX - en verre / en plastique / en laiton - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Affichage
à cadran
Matériau
en acier inoxydable, en laiton, en verre, en plastique
Technologie
à tube de Bourdon
Application
de process, pour gaz, pour liquides
Autres caractéristiques
réglable
Pression

Min: -1 bar
(-14,5 psi)

Max: 1 000 bar
(14 503,77 psi)

Précision

1 %

Diamètre du cadran

100 mm
(3,9 in)

Température de process

Min: -20 °C
(-4 °F)

Max: 60 °C
(140 °F)

Description

Pour la construction de machines et d'installations Boîtier en plastique extrêmement robuste (PA 6.6 GB30) Fenêtre en verre de sécurité feuilleté Classe de précision supérieure en option Application Pour les milieux gazeux et liquides qui ne sont pas très visqueux, qui ne cristallisent pas et qui n'attaquent pas les alliages de cuivre. Pour une grande précision de mesure. ! Pour la mesure de gaz ou de vapeur, respecter le tableau "Critères de sélection selon EN 837-2" Données techniques Gammes (EN 837-1/5) Voir tableau de commande Domaine d'application Charge statique ≤ 600 bar : Valeur de la pleine échelle > 600 bar : ¾ x valeur de l'échelle complète Charge dynamique ≤ 600 bar : 0.9 x la valeur totale de l'échelle > 600 bar : ⅔ x valeur totale de l'échelle Courte durée ≤ 600 bar : 1.3 x la valeur de l'échelle complète > 600 bar : Valeur totale de l'échelle Performance en température Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C : à température croissante env. ± 0,4 %/10 K à la température descendante env. ± 0,4 %/10 K de la valeur de la pleine échelle Modèle standard Raccordement Laiton, en bas ou en bas à l'arrière Élément de mesure Tube de Bourdon ≤ 60 bar : tube de type "C", alliage de cuivre > 60 bar : Tube hélicoïdal, acier inoxydable 316 Ti/316 L Mouvement Laiton Cadran Aluminium, blanc Graduation noire Pointeur Aluminium, noir Boîtier Plastique (PA 6.6 GB30), avec soufflage Lunette à vis Plastique (PA 6.6 GB30) Fenêtre Verre de sécurité feuilleté Options Remplissage à la glycérine (type D 6) Classe de précision supérieure Vis d'amortissement Échelles spéciales Autres raccords de processus Pointeur micro-ajustable

---
