Manomètre à cadran RF63SiGly D802
G 1/4G 1/2en acier inoxydable

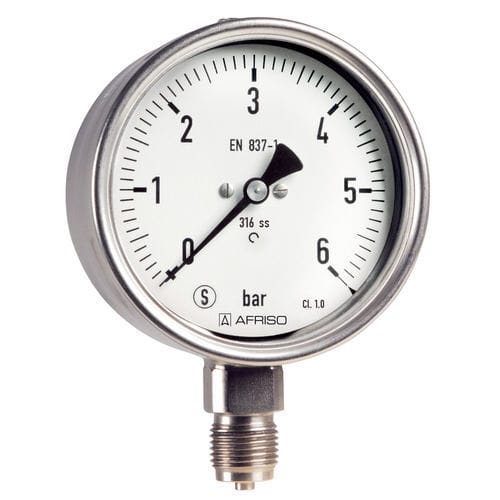

Manomètre à cadran - RF63SiGly D802 - AFRISO-EURO-INDEX - G 1/4 / G 1/2 / en acier inoxydable
Manomètre à cadran - RF63SiGly D802 - AFRISO-EURO-INDEX - G 1/4 / G 1/2 / en acier inoxydable
Manomètre à cadran - RF63SiGly D802 - AFRISO-EURO-INDEX - G 1/4 / G 1/2 / en acier inoxydable - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Affichage
à cadran
Raccord process
G 1/4, G 1/2
Matériau
en acier inoxydable
Technologie
à tube de Bourdon
Niveau de protection
IP54
Application
pour gaz, pour liquides
Autres caractéristiques
rempli à la glycérine, avec boîtier renforcé
Pression

Min: -1 bar
(-14,5 psi)

Max: 1 000 bar
(14 503,77 psi)

Précision

1 %, 1,6 %, 2,5 %

Diamètre du cadran

63 mm, 100 mm, 160 mm
(2,5 in, 3,9 in, 6,3 in)

Température de process

Min: -20 °C
(-4 °F)

Max: 100 °C
(212 °F)

Description

Boîtier de sécurité S3 selon EN 837-1/9.7.2 Système de mesure entièrement soudé au boîtier Etanchéité testée à l'hélium Certifié DNV et GOSSTANDART Version Ex (en option) Application Pour les fluides gazeux et liquides corrosifs qui ne sont pas très visqueux et ne cristallisent pas ; convient aux environnements corrosifs. Ce manomètre est conçu pour des applications conformes à la norme EN 837-1/9.7.2. Données techniques Domaine d'application NG 100, NG 160 Charge statique ≤ 600 bar : Valeur de l'échelle complète > 600 bar : ¾ x valeur de l'échelle complète Charge dynamique ≤ 600 bar : 0.9 x valeur totale de l'échelle > 600 bar : ⅔ x valeur totale de l'échelle Courte durée ≤ 600 bar : 1.3 x la valeur de l'échelle complète > 600 bar : Valeur totale de l'échelle Modèle standard Raccordement Acier inoxydable 316 L, fond Élément de mesure Tube de Bourdon, acier inoxydable 316 L Etanchéité testée à l'hélium Mouvement Acier inoxydable Cadran Aluminium, blanc Graduation noire Pointeur Aluminium, noir Boîtier Acier inoxydable 304, avec paroi pleine et soufflage (S3) Lunette à baïonnette Acier inoxydable 304 Fenêtre Verre de sécurité feuilleté Liquide de remplissage Glycérine (99,5 %)

---
