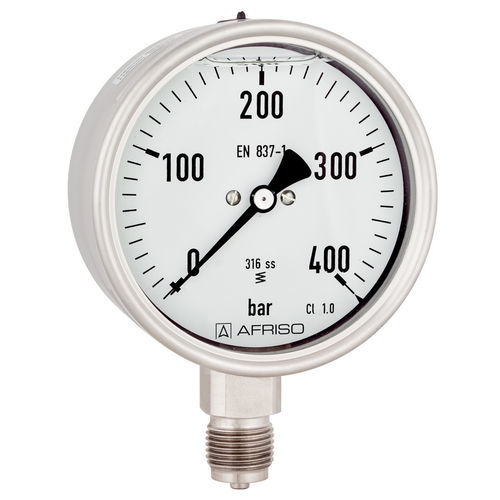

Manomètre à cadran RF100ChGly D802

G 1/2en laitonen acier inoxydable

Pour les applications chimiques et de génie des procédés Système de mesure entièrement soudé au boîtier Conception extrêmement robuste Peut être utilisé en cas de fortes vibrations et de charges de pression dynamiques élevées Etanchéité testée à l'hélium Certifié DNV et GOSSTANDART Version Ex (en option) Application Pour les milieux gazeux et liquides corrosifs qui ne sont pas très visqueux et ne cristallisent pas ; convient aux environnements corrosifs. Pour les mesures effectuées dans des zones soumises à de fortes vibrations et à des charges de pression dynamiques élevées. ! Pour la mesure de gaz ou de vapeur, respecter le tableau "Critères de sélection selon EN 837-2" (voir annexe) ! Plages (EN 837-1/5) Voir tableau de commande Domaine d'application Charge statique ≤ 600 bar : Valeur de la pleine échelle > 600 bar : ¾ x valeur de l'échelle complète Charge dynamique ≤ 600 bar : 0.9 x valeur totale de l'échelle > 600 bar : ⅔ x valeur totale de l'échelle Courte durée ≤ 600 bar : 1.3 x la valeur de l'échelle complète > 600 bar : Valeur totale de l'échelle Performance en température Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C : à température croissante env. ± 0,4 %/10 K à la température descendante env. ± 0,4 %/10 K de la valeur de la pleine échelle Modèle standard Raccordement Acier inoxydable 316 Ti/316 L, en bas ou en bas à l'arrière Élément de mesure Etanchéité testée à l'hélium ≤ 60 bar : "Tube de type "C > 60 bar : Tube hélicoïdal Mouvement Acier inoxydable Cadran Aluminium, blanc Graduation noire Options Remplissage liquide huile de silicone Mouvement en laiton Bride arrière fixation à 3 trous, collerette de montage sur panneau Version Ex Contacts électriques Échelles spéciales
