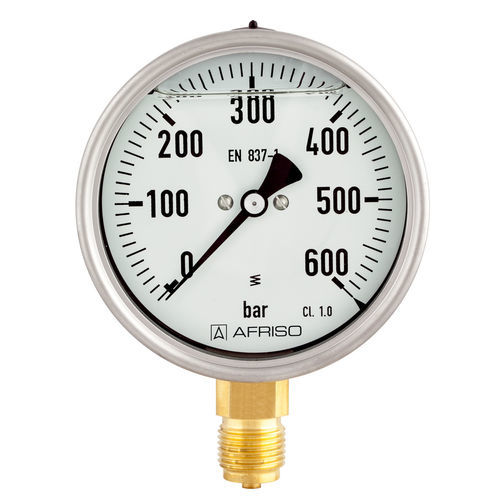

Manomètre à cadran Type D8

en laitonen aluminiumen acier inoxydable

Conception compacte Peut être utilisé en cas de fortes vibrations et de charges de pression dynamiques élevées Durée de vie plus longue grâce à une usure moindre et à la protection contre la corrosion du système de mesure Pas d'encrassement de l'intérieur de la fenêtre en cas d'applications extérieures Application Pour les milieux gazeux et liquides qui ne sont pas très visqueux, qui ne cristallisent pas et qui n'attaquent pas les alliages de cuivre. Pour les mesures effectuées dans des zones soumises à de fortes vibrations et à des charges de pression dynamiques élevées. Caractéristiques techniques Domaine d'application Charge statique ≤ 600 bar : Valeur de l'échelle complète > 600 bar : ¾ x valeur de l'échelle complète Charge dynamique ≤ 600 bar : 0.9 x valeur totale de l'échelle > 600 bar : ⅔ x valeur totale de l'échelle Courte durée ≤ 600 bar : 1.3 x la valeur de l'échelle complète > 600 bar : Valeur totale de l'échelle Modèle standard Raccordement Laiton, en bas ou en arrière Élément de mesure Tube de Bourdon ≤ 60 bar : tube de type "C", alliage de cuivre > 60 bar : Tube hélicoïdal, acier inoxydable 316 Ti/316 L Mouvement Laiton Cadran Aluminium, blanc Graduation noire Pointeur Aluminium, noir Boîtier Acier inoxydable 304, avec soufflage Lunette à baïonnette Acier inoxydable 304 Fenêtre Verre de l'instrument Liquide de remplissage Glycérine (99,5 %) Options Bride arrière fixation à 3 trous, cadre de montage sur panneau fixation à 3 trous, cadre de montage (NG 63) Échelles spéciales Autres raccordements de processus
