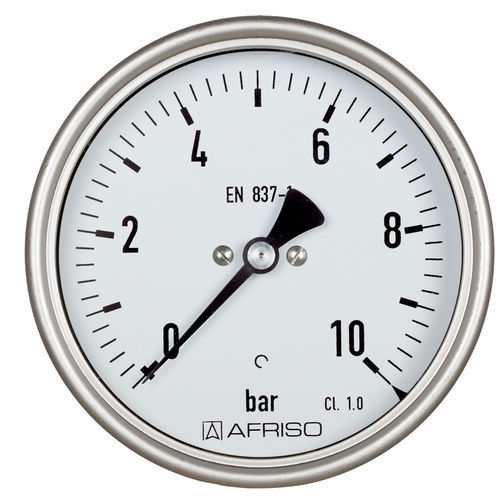

Manomètre à cadran RF100I D401

G 1/2en verreen laiton

Pour la construction de machines et d'installations Boîtier robuste en acier inoxydable avec lunette à baïonnette Peut être équipé d'un contact électrique Certifié DNV-GL et GOSSTANDART Application Pour les fluides gazeux et liquides qui ne sont pas très visqueux, qui ne cristallisent pas et qui n'attaquent pas les alliages de cuivre. Pour une grande précision et des conditions d'application difficiles. ! Pour la mesure de gaz ou de vapeur, respecter le tableau "Critères de sélection selon EN 837-2" (voir annexe) ! Plages (EN 837-1/5) Voir tableau de commande Domaine d'application Charge statique ≤ 600 bar : Valeur de la pleine échelle > 600 bar : ¾ x valeur de l'échelle complète Charge dynamique ≤ 600 bar : 0.9 x la valeur totale de l'échelle > 600 bar : ⅔ x valeur totale de l'échelle Courte durée ≤ 600 bar : 1.3 x la valeur de l'échelle complète > 600 bar : Valeur totale de l'échelle Performance en température Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C : à température croissante env. ± 0,4 %/10 K à la température descendante env. ± 0,4 %/10 K de la valeur de la pleine échelle Modèle standard Élément de mesure Tube de Bourdon ≤ 60 bar : tube de type "C", alliage de cuivre > 60 bar : Tube hélicoïdal, acier inoxydable 316 Ti/316 L Fenêtre Verre de l'instrument Options Taille nominale 250 (raccord inférieur) Bride arrière Collerette de montage sur panneau fixation à 3 trous, cadre de montage sur panneau Fenêtre en verre de sécurité feuilleté Vis d'amortissement Pointeur de référence Contacts électriques Échelles spéciales Autres connexions de processus
