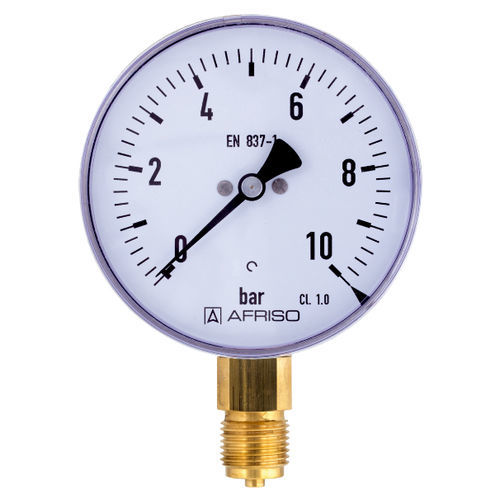

Manomètre à cadran RF100I D301

en plastiqueen laitonen aluminium

Pour la construction de machines et d'installations Boîtier robuste en acier inoxydable Nombreuses versions personnalisées disponibles Application Pour les fluides gazeux et liquides qui ne sont pas très visqueux, qui ne cristallisent pas et qui n'attaquent pas les alliages de cuivre. ! Pour une grande précision de mesure. Pour la mesure de gaz ou de vapeur, respecter le tableau "Critères de sélection selon EN 837-2" (voir annexe) ! Gammes (EN 837-1/5) Voir tableau de commande Domaine d'application Charge statique ≤ 600 bar : Valeur de la pleine échelle > 600 bar : ¾ x valeur de l'échelle complète Charge dynamique ≤ 600 bar : 0.9 x la valeur totale de l'échelle > 600 bar : ⅔ x valeur de l'échelle complète Courte durée ≤ 600 bar : 1.3 x la valeur de l'échelle complète > 600 bar : Valeur totale de l'échelle Performance en température Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C : à température croissante env. ± 0,4 %/10 K à la température descendante env. ± 0,4 %/10 K de la valeur de la pleine échelle Degré de protection IP 32 (EN 60529) Modèle standard Raccordement Laiton, en bas ou en arrière Elément de mesure Tube de Bourdon ≤ 60 bar : tube de type "C", alliage de cuivre > 60 bar : Tube hélicoïdal, acier inoxydable 316 Ti/316 L Mouvement Laiton Cadran Aluminium, blanc Graduation noire Pointeur Aluminium, noir Boîtier Acier inoxydable 304 Fenêtre Plastique, encliquetée Options Vis d'amortissement Pointeur de référence Contacts électriques Échelles spéciales Autres connexions de processus
