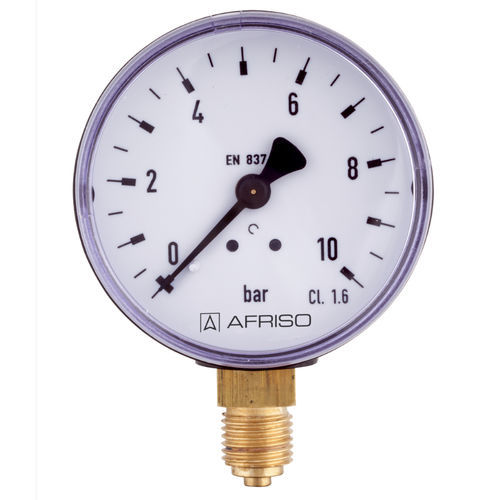

Manomètre à cadran D1

en plastiqueà tube de Bourdonrésistant à la corrosion

Pour les applications pneumatiques et les systèmes de chauffage Conception conforme à la norme EN 837-1 Classe de précision 1.6 Boîtier en plastique résistant à la corrosion et aux chocs Nombreuses versions personnalisées disponibles Application Pour les fluides gazeux et liquides qui ne sont pas très visqueux, qui ne cristallisent pas et qui n'attaquent pas les alliages de cuivre. ! Pour la mesure de gaz ou de vapeur, respecter le tableau "Critères de sélection selon EN 837-2" ! Caractéristiques techniques Plages (EN 837-1/5) Voir tableau de commande Domaine d'application Charge statique : ¾ x valeur de la pleine échelle Charge dynamique : ⅔ x valeur totale de l'échelle À court terme : Valeur de l'échelle complète Performance en température Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C : à température croissante env. ± 0,4 %/10 K à la température descendante env. ± 0,4 %/10 K de la valeur de la pleine échelle Degré de protection IP 32 (EN 60529) Modèle standard Raccordement Laiton, fond ou centre arrière Elément de mesure Tube de Bourdon, alliage de cuivre ≤ 60 bar : "Tube de type "C > 60 bar : Tube hélicoïdal Mouvement Laiton Cadran Plastique, blanc Graduation noire Pointeur Plastique, noir Boîtier ABS, noir, très résistant aux chocs et à la corrosion Fenêtre Plastique, encliquetable NG 80 : Avec pointeur de référence rouge réglable NG 100 : Avec pointeur de référence rouge réglable Options de l'appareil Vis d'amortissement Pointeur de référence Échelles spéciales Autres connexions de processus
