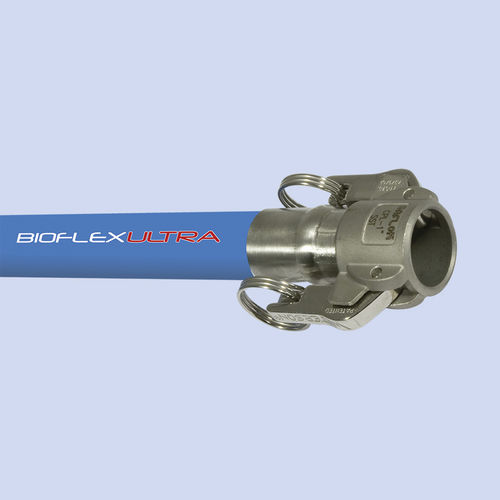

Raccord hydraulique

à cameen inoxfemelle

Spécifications des raccords d'extrémité Généralement selon A-A-59326 (remplace MIL-C-27487) et EN14420-1 (remplace DIN 2828), et tous sont entièrement interchangeables. Matériaux des embouts Embout en acier inoxydable 316L Grade 316L Corps en acier inoxydable 316C Embouts, la plupart en acier inoxydable grade 304, certaines tailles en acier inoxydable grade 316L Le joint standard est en caoutchouc Buna N (nitrile). Joints en caoutchouc de silicone encapsulé FEP également disponibles. Finition de surface : (Raccords non revêtus seulement) Toutes les finitions de surface sont conformes à la norme ASME BPE-SF-O (aucune finition requise). Si une finition spécifique sur une surface particulière est requise, veuillez l'indiquer sur la demande et la commande. Températures et pressions nominales Utilisé avec un joint Buna N, toutes les tailles jusqu'à 16 bars (230 psi) et jusqu'à une température maximale de 65˚C (149˚F) Utilisé avec des joints FEP, caoutchouc fluoré ou autres joints encapsulés de toutes tailles jusqu'à 10 bars (145 psi) et jusqu'à une température maximale de 204˚C (400˚F) 90˚Elbow Raccords à cames et rainures (avec revêtement PTFE uniquement) 90˚ Les raccords à came et rainures à revêtement PTFE sont disponibles pour les tailles 1", 11/2" et 2" - voir 90˚ Raccords coudés. Notes : Pour raccords à garniture PTFE intégrée uniquement Les joints FEP nécessitent des forces de serrage plus élevées pour aplatir le joint et réaliser le joint. Ceci est facilité par le "préréglage" de ces joints en serrant les inserts mâles à came en polypropylène sur les raccords assemblés, qui doivent ensuite être maintenus en place pendant le stockage, jusqu'à leur utilisation. Les joints "spéciaux" du client doivent être fournis à l'avance à Aflex pour le montage spécial et l'essai des tuyaux flexibles, afin de s'assurer qu'ils sont adaptés aux besoins.
