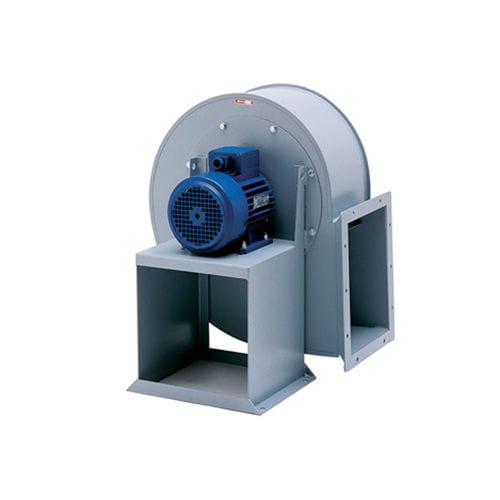

Ventilateurs centrifuges à pales incurvées vers l'avant réalisées en tôle d'acier galvanisé.
Extraction d'air propre ou légèrement poussiéreux, gaz d'échappement, fumées de soudage, etc.
- Structure : La structure du ventilateur est entièrement réalisée en tôle d'acier soudée, à l'épaisseur appropriée, puis peinte par poudres époxy en gris RAL 7032.
Outre le logement de support pour le moteur électrique, il est possible de demander un autre logement fixé sur la buse d'aspiration pour augmenter la solidité de la machine.
- Turbines : Des turbines à pales incurvées vers l'avant sont utilisées. Elles sont réalisées en tôle d'acier galvanisé et soudé, équilibrées statiquement et dynamiquement selon les réglementations ISO, en maintenant des niveaux minimum de bruit et de vibration.
- Moteurs : Asynchrone triphasé rendement IE2, fonctionne normalement en 400V/50-60Hz IP55, selon les normes UNELMEC.
Installés avec 2, 4 ou 6 pôles selon la pression requise, ou à double polarité pour les versions à deux vitesses.
Le montage est prévu sur un support de fondation commun au ventilateur.
Les puissances indiquées dans les tableaux de performances ont été dimensionnées en tenant compte du rendement de la machine et une marge de sécurité supplémentaire pour compenser les éventuels défauts de l'installation.
- Versions spéciales : ATEX pour les zones à risque d'explosion réglementées par la directive 94/9/CE
