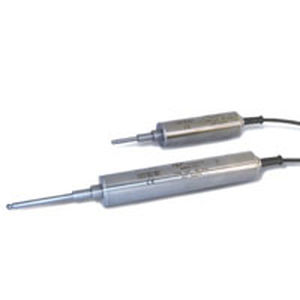

Palpeur de mesure LDT series

ressortcompact

Le capteur LDT est un capteur de déplacement linéaire de type palpeur utilisant la technologie du pont de jauges. Economique et d’une précision de l’ordre du micromètre, le LDT est un capteur très compact pouvant être intégré facilement dans les espaces restreints de vos machines ou bancs de test. De plus, sa conception en acier inoxydable et son indice de protection lui permettent d’être utilisé dans des secteurs rigoureux comme le médical ou l’agroalimentaire. Ce capteur est équipé d’un ressort monté dans le corps du capteur, ce qui lui permet d’être utilisé comme palpeur. Il couvre une plage de mesure comprise entre 0...5 et 0...200 mm, avec une très bonne linéarité de l’ordre de 0.10 % de la PE. Grace à son connecteur M12, le LDT sort un signal analogique typique d’un pont de jauge (350 Ω), du 2 mV/V en version standard, mais une sortie 0,5...5,5 V est également disponible en option. L’utilisation d’un capteur LDT, dans un système de contrôle, offre l’avantage d’une solution simple grâce à l’utilisation d’une électronique standard et à une rapidité de mise en œuvre mécanique. L’hystérésis minimale, le faible bruit électrique et l’auto-compensation des dérives dues à la température, permettront une intégration dans tout système. 7 Etendue de mesure : 0...5, 0...10, 0...25, 0...50 mm, 0...100 et 0...200 mm • Plage d'utilisation en température de -10 à +70°C • Sensibilité : 2 mV/V ou sortie 0,5...5,5 V en option • Réponse en fréquence : 150 Hz • Linéarité : 0,1 % PE • Alimentation nominale : de 1 à 15 V (18 V maxi) pour le modèle à sortie 2 mV/V • Alimentation nominale : 12 à 24 Vcc pour le modèle à sortie 0,5...5,5 V • Corps et tige en acier inox
