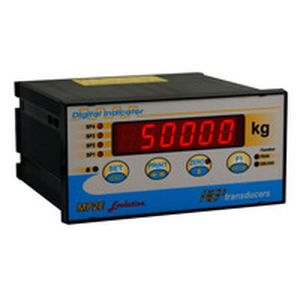

Conditionneur de signal 4-20 mA MP2E

programmableUSBavec affichage

Le conditionneur/afficheur de tableau MP2E est un appareil économique permettant le traitement et l’alimentation d’un ou plusieurs capteurs de type pont de jauges avec un signal de 2 mV/V (programmable de 1 à 3 mV/V). Il dispose en standard d’une capacité d’affichage de ±50.000 points avec une précision ≤±0,01 % pleine échelle pour un signal de 2 mV/V, ainsi que de quatre points de consigne programmables avec sortie relais (115 VCA 1 A maximum). En option cet afficheur peut être équipé de sorties numérique RS232, RS485, USB, avec des protocoles de communication ASCII ou Modbus RTU. Cet appareil peut directement gérer une imprimante 24 colonnes à travers la sortie RS232. D’autres options sont disponibles comme une sortie analogique de type process courant ou tension, l’alimentation de cet afficheur en 115 VAC ou 24 VCC ainsi que le branchement d’un transmetteur de mesure (tension d’alimentation du transmetteur 15 VCC) avec un signal de type process courant (0-20 ou 4-20 mA) ou tension (±5 ou ±10 V). • Précision ±0.01 % • Résolution standard ±50.000 points • Signal d’entrée : 2 mV/V (de 1 à 3 mV/V en standard) • En option 4 mV/V / ±5 V / ±10 V / 0-20 mA / 4-20 mA • Sortie analogique (option) : ±5 V / ±10 V / 0-20 mA / 4-20 mA • Fonctions : tare / crête / impression / maintien • 4 points de consignes avec sorties relais • Alimentation : 230 Vac (standard) / 115 Vac / 24 Vdc en option • Options sorties numériques USB / RS232 / RS482 / impression • Plage d’utilisation de -10 à +50°C • Indice de protection IP40 • Montage panneau suivant DIN 43700
