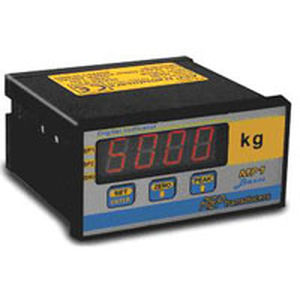

Le conditionneur/afficheur de tableau MP1 est un appareil économique permettant le traitement et l’alimentation d’un ou plusieurs capteurs de type pont de jauges avec un signal de 2 mV/V (programmable de 1 à 3 mV/V).
Il dispose en standard d’une capacité d’affichage de ±9999 points avec une précision ≤±0,05 % pleine échelle pour un signal de 2 mV/V, ainsi que de deux points de consigne programmables avec sortie relais (115 VCA / 48 VCC 0,2 A maximum).
En option cet afficheur permet le branchement d’un transmetteur de mesure (tension d’alimentation du transmetteur 15 VCC) avec un signal de type process courant (0-20 ou 4-20 mA) ou tension (±5 ou ±10 V).
D’autres options sont disponibles comme une sortie analogique de type process courant ou tension, l’alimentation de cet afficheur en 115 VCA ou 24 VCC.
• Précision ≤± 0,02 %
• Afficheur 7 segments
• Deux points de consigne avec sortie contact relais
• Résolution standard ±20 000 points
• Fonction : Tare / Maintien / Crête / Filtre programmable
• Signal d’entrée : ±2 mV/V (standard) / ±5 V / ±10 V / 0-20 mA / 4-20 mA
• Sortie analogique (option) : 0-5 V / 0-10 V / 0-20 mA / 4-20 mA
• Alimentation : 230 VCA (standard) / 115 Vac / 24 Vdc / 12 Vdc
• Indice de Protection : IP40
• Plage d’utilisation de -10°C à +50°C
