Testeur d'isolement 6550

de résistance d'isolementd'installation électriqueportable

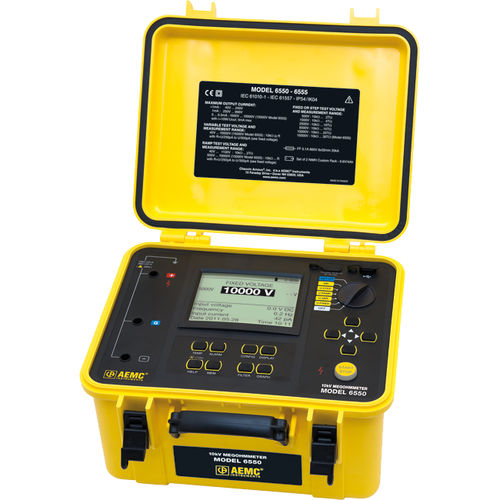

Le mégohmmètre modèle 6550 est un instrument de mesure portable haut de gamme destiné à mesurer une grande variété de valeurs de résistance d'isolement électrique sur des câbles et des dispositifs fonctionnant à haute tension. Il s'agit du seul testeur d'isolation graphique entièrement automatisé de 10 000 V. Le modèle 6550 est emballé dans un boîtier robuste qui est IP54 lorsqu'il est fermé. Les résultats des tests et les informations de configuration sont affichés sur un écran graphique LCD et peuvent être exportés à l'aide du logiciel DataView® fourni. Ce mégohmmètre peut fonctionner sur batterie ou sur secteur pendant les tests. Le modèle 6550 offre également la possibilité de programmer jusqu'à trois profils de tension par paliers (de 40 à 10 000), chacun contenant jusqu'à dix paliers. Il existe également des profils de rampe et trois tensions de test programmables en plus des tensions fixes standard de 500, 1000, 2500, 5000 et 10 000 V. Caractéristiques techniques Mesure de la tension AC/DC Gamme - 1 à 4000V Précision - 1 à 99,9V : ±(1% R + 5ct) 100 à 4000V : ±(1% R + 1ct) Résolution - 1 à 99,9 V : 0,1 V 100 à 999V : 1V 1000 à 4000V : 2V Gamme de fréquences - 1 à 2500V : DC ou 15 à 500Hz 2501 à 4000V : DC Impédance d'entrée - 3MΩ Mesure de l'isolation Tension d'essai / Plage de résistance - 500V : 10kΩ à 2TΩ 1000V : 10kΩ à 4TΩ 2500V : 10kΩ à 10TΩ 5000V : 10kΩ à 15TΩ 10 000 V : 10kΩ à 25TΩ Précision de la mesure - 10kΩ à 39,99GΩ : ±(5% R + 3ct) 40.0GΩ à 10,00TΩ : ±(15% R + 10ct) 400GΩ à 3,999TΩ : ±(15% R + 10ct) @ 500 et 1000V seulement 4.00 à 10,00TΩ : ±(20% R + 10ct) @ 2500V 4.00 à 15.00TΩ : ±(20% R + 10ct) @ 5000V 4.00 à 25,00TΩ : ±(20% R + 10ct) @ 10000V Tension variable - 40 à 10 000 V Décharge automatique - Temps de décharge < 27s/µF de Vtest à 25V @ 10,000V
