Testeur de tension 1060

d'isolementde capacitéd'installation électrique

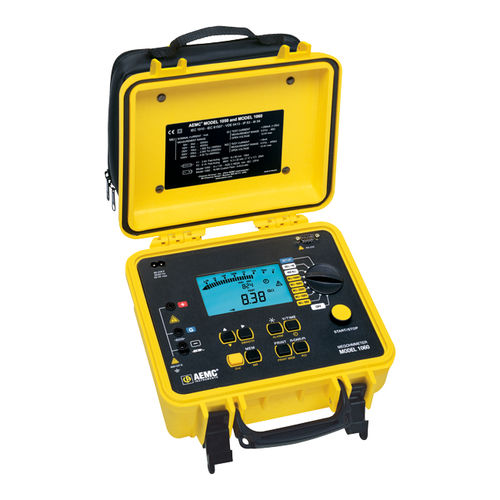

Le mégohmmètre numérique/analogique modèle 1060 est un testeur d'isolation 1000V entièrement automatisé. Il fournit des mesures d'isolation jusqu'à 4000GΩ (4TΩ). Les résultats des tests comprennent le DAR, le PI, la capacité, la mesure de la tension et la durée du test. Le True Megohmmeter® Model 1060 dispose d'une interface RS-232 et d'une fonction mémoire étendue, qui permet de stocker les résultats dans des fichiers spécifiques à un échantillon. Un logiciel standard (DataView®) fourni avec le modèle 1060 permet à l'utilisateur d'afficher les résultats des tests et les graphiques. Le modèle 1060 peut également être entièrement programmé et contrôlé par un PC. La génération automatique de rapports sur les résultats des tests est rapide et facile grâce à une connexion directe à une imprimante ou par l'intermédiaire d'un PC. Caractéristiques techniques Mesure de tension AC/DC Gamme - 1 à 1000V Précision - ±(1% R + 3V) Résolution - 1 à 99,9V : 0,1V 100 à 1000V : 1V Gamme de fréquences - DC et 16 à 65Hz Impédance d'entrée - 750kΩ environ Mesure de l'isolation Tension d'essai / Plage de résistance - 50V : 2kΩ à 200GΩ 100V : 4kΩ à 400GΩ 250V : 10kΩ à 1TΩ 500V : 20kΩ à 2TΩ 1000V : 40kΩ à 4TΩ Précision de la mesure - 2kΩ à 39,99GΩ : ±(5% R + 3ct) 40.0GΩ 4TΩ : ±(15% R + 10ct) Décharge automatique - Temps de décharge 25V avant l'initialisation du test Mesure de la résistance Gamme - 0,01Ω à 399,9kΩ Précision - ± (3% R + 3ct) Tension de circuit ouvert - Environ 12,4V DC Courant de court-circuit - <6mA DC Mesure de continuité Gamme - 0,01 à 39,99Ω Précision - ± (3 % R + 4ct) avec compensation de ligne Tension de circuit ouvert - 12,4V DC Courant de court-circuit - ≥ 200mA DC de 0,01 à 20,00Ω Caractéristiques générales Alarme programmable - Oui DAR - PI - Oui Mode rampe - Non Mode pas à pas - Non
