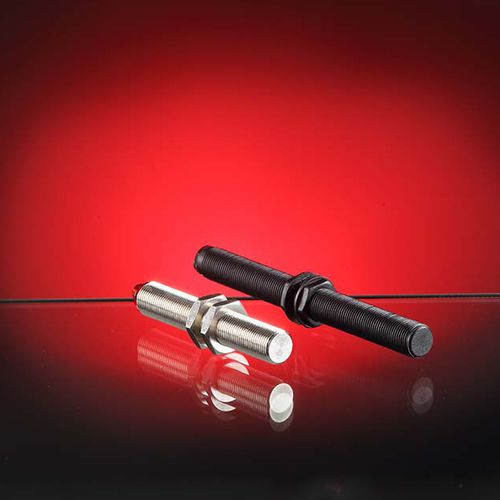

Capteur magnétique à effet Hall SHC - 12L series

Ces capteurs magnétiques électroniques fonctionnent sur la base de l'effet Hall. Cela signifie qu'ils génèrent un signal de sortie lorsque leur zone sensible est affectée par un champ magnétique produit par un aimant permanent. Tout comme les capteurs inductifs, le signal de sortie est très précis, reproductible et rapide, mais ils offrent l'avantage supplémentaire de distances de fonctionnement très élevées et de dimensions mécaniques réduites ; ce type de performance est limité aux capteurs magnétiques de type Reed, mais ces dispositifs sont sensibles aux vibrations et aux chocs mécaniques qui n'affectent pas les capteurs magnétiques électroniques à effet Hall. Les capteurs sont fournis avec un boîtier cylindrique M12x1 ou parallélépipédique (voir caractéristiques techniques), possibilité de connexion enfichable ou câblée et voyant lumineux, logique de sortie NPN et PNP avec contact normalement ouvert ou fermé dans la version monostable, et logique de sortie NPN+PNP avec contact normalement ouvert dans la version bistable. MODÈLES MONOSTABLES - Si la zone sensible du capteur est affectée par un champ magnétique statique, indépendamment de la polarité, la sortie change d'état et revient immédiatement à l'état initial lorsque le champ est supprimé. MODÈLES BISTABLES - Si la zone sensible du capteur est affectée par un champ magnétique statique de polarité Nord, la sortie prend l'état fermé et reste dans cet état jusqu'à ce que le champ soit remplacé par un champ de polarité Sud, après quoi la sortie revient à l'état ouvert.
