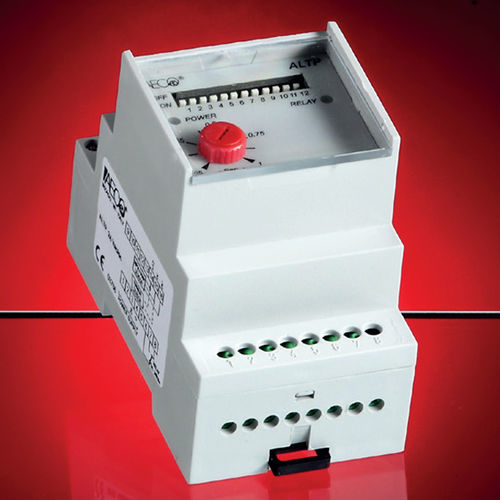

Amplificateur de signal ALTP

programmablepour capteurs NPN/PNP/NAMURsur rail DIN

Ces unités sont très polyvalentes car elles peuvent être utilisées avec tous les capteurs NAMUR, NPN et PNP, fonctionnant avec une charge de relais ON ou OFF avec une fonction de temporisation dans les deux états. En outre, ils disposent d'une échelle de temps programmable de 0,03 seconde à 12 minutes. FONCTIONS PROGRAMMABLES RETARD La plage de retard est comprise entre 0,03 seconde et 512 secondes (voir tableau A) et est répartie sur 9 échelles sélectionnables à l'aide d'un dip-switch monté sur la face avant de l'appareil. L'échelle sélectionnée peut être réglée au moyen d'un potentiomètre sur une échelle graduée de 0,05 à 1. Il est possible, en additionnant les deux échelles, d'obtenir des valeurs de pleine échelle différentes de la norme. Ceci est obtenu en plaçant l'interrupteur avec les valeurs choisies dans la position ON (par exemple, l'interrupteur des positions 1 et 2 ON correspond à une échelle complète de 640 secondes). TYPE DE FONCTION ET DE CAPTEUR Pour cette fonction, il est nécessaire de programmer simultanément les interrupteurs DIP des positions 10-11-12. Selon le tableau B, il est possible de programmer l'instrument avec un retard à l'allumage (TE) ou un retard à l'extinction (TD) en fonction du capteur NAMUR, NPN ou PNP. En outre, il est possible de programmer ces fonctions avec des relais en charge (ON) et hors charge (OFF).
