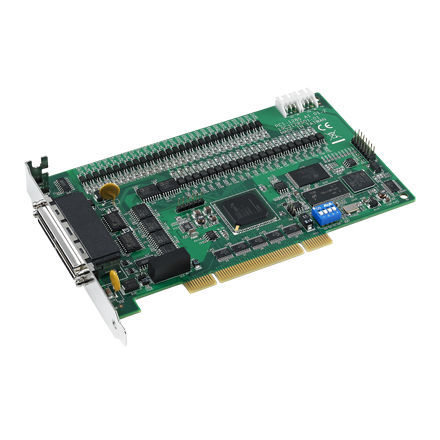

Carte de contrôle de mouvement PCI PCI-1285

8 axesservomoteurpas à pas

L'entrée du codeur est de 10 MHz pour le mode 4xAB, 2,5 MHz pour le mode CW/CCW Sortie d'impulsions jusqu'à 5 Mpps Mémoire tampon (10K points) pour la planification de la trajectoire, conçue dans le DSP Supporte l'interpolation E-Gear et hélicoïdale Supporte l'E-CAM en fournissant 256 points pour décrire les profils CAM dont les tampons sont situés dans le DSP Entrée d'urgence matérielle Chien de garde Verrouillage de position Déclenchement de comparaison de position jusqu'à 100 KHz, et mémoire tampon jusqu'à 100 K points dans le DSP Interruption programmable Supporte le mode portique par une commande de train d'impulsions en boucle semi-fermée Les canaux d'entrée dédiés à RDY/LTC et les canaux de sortie dédiés à SVON/CMP/CAM-DO/ERC sont commutables pour les entrées et sorties générales
