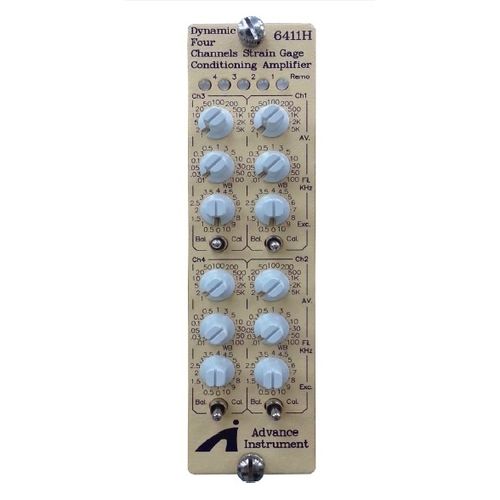

Amplificateur de signal 6411H

conditionneurdifférentielà large bande

Le système de conditionnement de signaux 6411H est conçu avec et intègre toutes les caractéristiques nécessaires au conditionnement dynamique précis des entrées de jauges de contrainte et de transducteurs dans les environnements de fonctionnement les plus sévères. Les signaux de bas niveau de l'amplificateur et du conditionnement de signal 6411H vers des sorties de haut niveau pour plusieurs canaux peuvent être simultanément et dynamiquement enregistrés et affichés sur des dispositifs externes. Applications : ● Essai dynamique des matériaux ● Analyse des déformations/contraintes ● Essai dynamique d'élasticité des matériaux ● Conditionnement du signal du SHPB ● Conditionnement du signal des cellules de charge ● Conditionnement du signal de la jauge de contrainte en feuille ● Conditionnement du signal des capteurs piézo-résistifs ● Conditionnement du signal des jauges de contrainte à semi-conducteurs Caractéristiques - Amplificateur de signal différentiel à large bande passante jusqu'à 200k Hz - Précision du gain ± 0,1 %, - Pas de gain : 1, 2, 5, 10, 20, 50, 100, 200, 500,1000, 2000 à 5000 par commutateur rotatif - Linéarité du gain 0,01% - Gain entièrement calibré de 1 à 5.000 - 4 canaux par module - Accepte les jauges de contrainte de type feuille, piézorésistif, les potentiomètres, etc. - Excitation par pas de pont sélectionnable (16bits) : 0,5 à 10V - Amplificateur enfichable - Equilibre automatique du pont, avec EEROM pour préserver l'équilibre sans alimentation - Intégré avec tous les compléments de pont, y compris les mannequins 120 Ω ou 1000 Ω et 350 Ω. - Intégré avec les circuits d'étalonnage shunt - Filtre passe-bas Bessel à quatre pôles avec fréquences de coupure de 10 Hz, 30 Hz, 50 Hz ~100k Hz et large bande (14 positions) - Autres types de filtres et de fréquences de coupure possibles - Surveillance du panneau avant : Etat de la balance automatique
