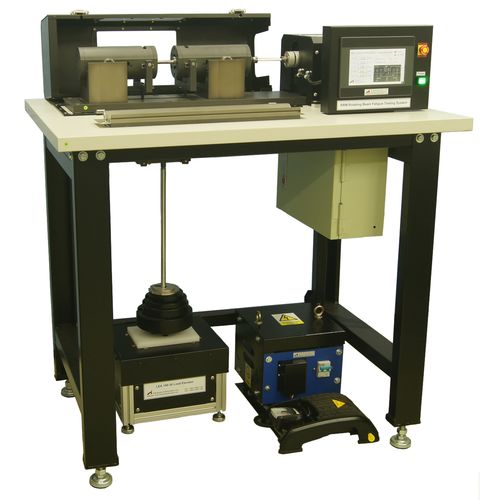

Machine d'essai à faisceau tournant RRM

de fatigueRR Mooremanuelle

● Théorie du fonctionnement La conception du système d'essai de fatigue à poutre rotative (RRM) d'Advance Instrument repose sur le principe de la poutre rotative. L'éprouvette fonctionne comme une simple poutre chargée symétriquement en deux points. Lors d'une rotation d'un demi-tour, les contraintes dans les fibres originellement sous l'axe neutre sont inversées de la tension à la compression et vice versa. À la fin de la révolution, les contraintes sont à nouveau inversées, de sorte que pendant une révolution, l'éprouvette passe par un cycle complet de contraintes de flexion (tension et compression). ● Chargement de l'éprouvette L'AI RRM peut être équipé pour tester des éprouvettes à tige droite. La longueur standard des éprouvettes est de 78 mm. La forme de l'éprouvette peut être une tige ou un tube. Des spécimens d'environ 25 mm de plus ou 25 mm de moins peuvent être utilisés sans affecter l'étalonnage de la machine. Les éprouvettes à tige droite sont maintenues en place à l'aide de pinces à éprouvettes de précision. La contrainte est appliquée à l'éprouvette par l'application directe de poids morts pour assurer un chargement précis. La contrainte maximale des fibres dans une éprouvette de 4,3 mm de diamètre est de 3200 MPa. La contrainte minimale de la fibre dans une éprouvette de 11 mm de diamètre est de 20 MPa. Le système est équipé d'un contrôleur LCD 7" qui permet de déterminer facilement les poids de charge nécessaires pour produire une contrainte particulière par un simple calcul. ● Caractéristiques du cadre de charge La machine standard fonctionne à une vitesse servo variable intégrée réglable de 10 RPM à 6 000 RPM. Le contrôle de la vitesse est important pour tester certains alliages qui s'échauffent lorsqu'ils sont fortement sollicités, et il permet également d'établir certaines corrélations de résultats entre des essais à grande vitesse et des essais antérieurs à plus faible vitesse.
