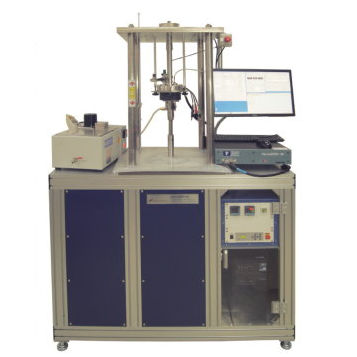

Banc d'essai de fatigue SCC

de charge constantepour test d'effortcontrôlé par ordinateur

Lordinateur commande un moteur qui charge léprouvette de traction. La vitesse de déplacement est spécifi é par le logiciel de lopérateur de lordinateur. La valeur mesurée de la cellule de pesage est affichée sur lécran dordinateur par lintermédiaire du logiciel. Lordinateur enregistre à la fois le déplacement et les données de charge automatiquement. Les données seront disponibles pour plus de la gestion au format ASCII. Le fulfi instrument LLS les exigences présentées dans la norme ASTM pratique G 129. Lorsque la fonction de charge constante est utilisée, la réponse de la cellule de charge est utilisé en tant que signal de contre-réaction pour commander le déplacement de sorte que la valeur de mesure de la cellule de charge est égale à la charge établie par lopérateur. Le dispositif de chargement peut effectuer des essais de fatigue cycliques basse fréquence. Le chargement cyclique peut être réalisée soit sous la charge ou le contrôle de traction. La forme de la charge peut être soit du trapèze (un cas particulier: dent de scie) ou de type sinusoïdal. La fréquence maximale dépend de lamplitude. La conception de base de lunité comprend un non-réaction vis à billes actionneur compact de conducteur, avec le moteur, et une cellule de charge avec un indicateur de force numérique. Lordinateur commande le moteur et enregistre les données mesurées. Caractéristiques Le système se compose des unités de chargement, lunité dacquisition de données, le système de commande et le récipient dessai. Linstallation est conçue pour Load Testing Constant (CL), Essai de débit Strain lent (SSRT) et Cycle faible essai de fatigue (LCF).
