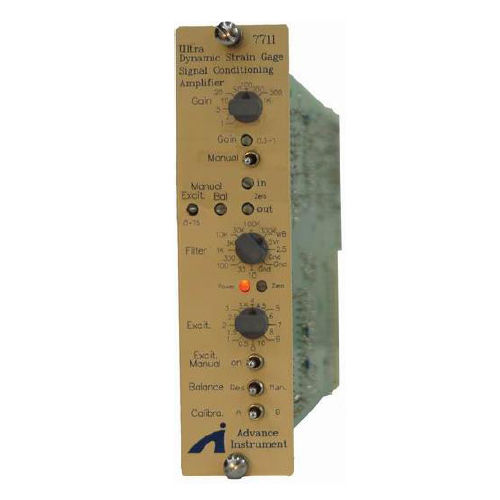

Amplificateur de signal 7711

conditionneurdifférentielajustable

Le système de conditionnement de signaux 7711 est conçu avec et intègre toutes les caractéristiques nécessaires au conditionnement dynamique précis des entrées de jauges de contrainte et de transducteurs dans les environnements de fonctionnement les plus sévères. Les signaux de bas niveau du 7711 Signal Conditioning and amplifier's vers des sorties de haut niveau pour plusieurs canaux peuvent être simultanément et dynamiquement enregistrés et affichés sur des dispositifs externes. Caractéristiques ● Amplificateur de signaux différentiels avec une bande passante élevée jusqu'à 3MHz ● Précision du gain ± 0,1 % ● Linéarité du gain 0,01 % ● Gain calibré entièrement réglable de 0,3 à 1 000 ● Accepte les jauges de contrainte de type feuille, piézorésistives, les potentiomètres, etc. ● Excitation d'échelon de pont sélectionnable (16bits) : 0,5 à 10V ● Excitation à réglage manuel de la tension constante du pont : 0 à 15V ● Haute tension commune de modulation ±300V ● Amplificateur enfichable ● Équilibre automatique du pont, avec EEROM pour préserver l'équilibre sans alimentation ● Intégré avec tous les compléments de pont, y compris les mannequins 120 ou 1000 et 350 Ω. ● Intégré avec des circuits d'étalonnage par shunt ● Intégré avec des relais d'étalonnage shunt isolés optiquement ● Intégré avec un filtre passe-bas de Bessel à quatre pôles avec des fréquences de coupure de 10 Hz, 30 Hz, 100 Hz, 300Hz, 1k, 3k, 10k, 30k, 100kHz, 300 kHz et large bande ● Autres type de filtre et fréquence de coupure possibles ● Surveillance du panneau avant : État de la balance automatique
