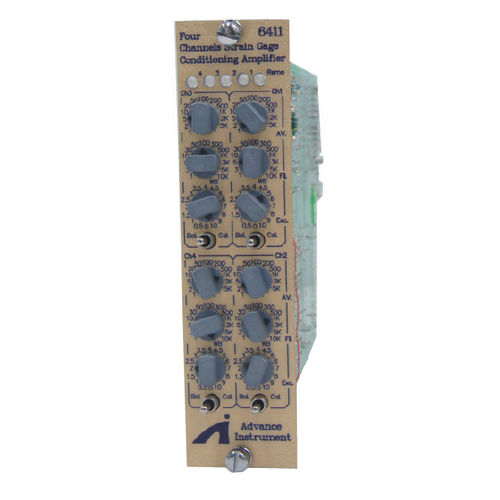

Amplificateur de signal 6411

conditionneurélectroniquepour jauge de contrainte

Le système de conditionnement de signaux 6411 est conçu avec et incorpore toutes les caractéristiques nécessaires au conditionnement dynamique précis des entrées de jauges de contrainte et de transducteurs dans les environnements de fonctionnement les plus sévères. Les signaux de bas niveau de l'amplificateur et du conditionnement de signaux 6411 vers des sorties de haut niveau pour plusieurs canaux peuvent être simultanément et dynamiquement enregistrés et affichés sur des dispositifs externes Caractéristiques - Amplificateur de signaux différentiels avec une large bande passante jusqu'à 10k Hz - Précision du gain : ± 0,1 %, - Pas de gain : 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 à 5000 par commutateur rotatif - Linéarité du gain 0,01% - Gain entièrement calibré de 1 à 5.000 - 4 canaux par module - Accepte les jauges de contrainte de type feuille, piézorésistif, les potentiomètres, etc. - Excitation par pas de pont sélectionnable (16bits) : 0,5 à 10V - Amplificateur enfichable - Equilibre automatique du pont, avec EEROM pour préserver l'équilibre sans alimentation - Intégré avec tous les compléments de pont, y compris les mannequins de 120 ou 1000 et 350 Ω. - Intégré avec circuits d'étalonnage shunt - Intégrée avec filtre passe-bas Bessel à quatre pôles avec fréquences de coupure de 1 Hz, 3 Hz, 50 Hz, 100Hz, 300 Hz, 500Hz, 1k, 3k, 5k, 10kHz et large bande - Autres types de filtres et de fréquences de coupure possibles - Surveillance du panneau avant : État de la balance automatique
