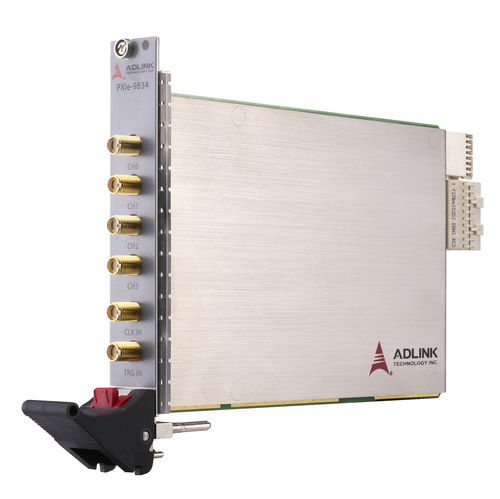

Numériseur / oscilloscope 4 canaux PXIe-9834

analogique16 bitsPCI Express

Le numériseur ADLINK PXIe-9834 PXI Express permet l'acquisition de données à grande vitesse et de haute qualité avec quatre canaux d'entrée supportant un échantillonnage jusqu'à 80MS/s et une résolution de données de 16 bits. Le PXIe-9834 dispose d'une entrée de déclenchement numérique externe et de déclenchements à partir de la fente de synchronisation du système PXIe et de l'horloge de référence du châssis PXIe, ce qui facilite l'enregistrement simultané d'un grand nombre de canaux, à savoir 8, 12, 16 et 20 canaux. Le PXIe-9834 est également équipé d'une mémoire embarquée de 1 Go pour la mise en mémoire tampon des données avant leur transfert vers la mémoire du système. Le bus de données PCI Express x4 Gen1 dispose d'une bande passante suffisante pour permettre le transfert direct des données ADC vers le système, si nécessaire. Le PXIe-9834 dispose d'un frontal analogique avec une plage d'entrée flexible de ±10V (1MΩ seulement), ±5V, ±1V, et ±0,5V avec une impédance d'entrée de 50Ω ou 1MΩ sélectionnable par logiciel. Grâce à sa conception et à son étalonnage sophistiqués, le frontal analogique offre une grande précision, un faible bruit et une plage dynamique élevée, ce qui le rend adapté non seulement à la mesure précise des signaux DC, mais aussi à l'analyse des signaux AC. Le PXIe-9834 est parfait pour une large gamme d'applications, y compris l'acquisition de signaux radar, la détection de fibres optiques et l'analyse de signaux de puissance.
