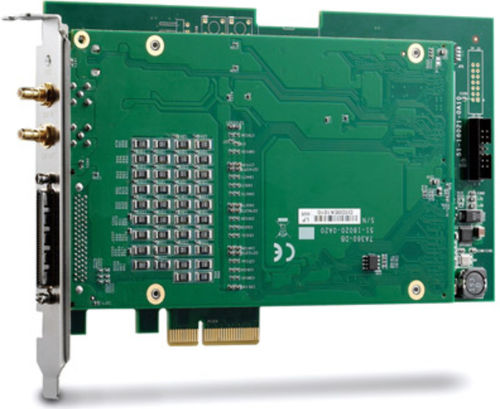

Carte d'E/S numérique PCIe-7360

PCIeprogrammableconfigurable

La carte PCIe-7360 d'ADLINK est une carte d'E/S numérique à haute vitesse avec des lignes d'E/S parallèles bidirectionnelles 32-CH. Un débit de données allant jusqu'à 400 MB/s est disponible via l'interface PCI Express® x4. Le taux d'horloge peut supporter jusqu'à 100 MHz d'horloge interne ou 200 MHz d'horloge externe, ce qui convient parfaitement aux applications d'acquisition ou d'échange de données numériques à grande échelle et à grande vitesse, telles que la capture d'images numériques, la lecture vidéo et les tests de circuits intégrés. Configuration des ports E/S et décalage de niveau Le PCIe-7360, dans l'état initial de mise sous tension pour les lignes d'E/S 32 canaux embarquées, est une ligne d'entrée. Les lignes d'E/S à 32 canaux sont bidirectionnelles et peuvent être divisées en quatre groupes, chacun portant 8 canaux et pouvant être configuré individuellement comme port d'entrée ou de sortie. Le PCIe-7360 supporte également des niveaux logiques sélectionnables par logiciel de 1,8 V, 2,5 V et 3,3 V, les quatre groupes correspondant au niveau logique choisi. En mode sortie numérique, les sorties sont tri-statiques lorsque les lignes de sortie numérique sont désactivées. La direction des E/S et les niveaux logiques programmables fournissent une interface flexible pour les dispositifs sous test (DUT). Taux de transfert de données maximum Le PCIe-7360 peut supporter un débit allant jusqu'à 400 MB/s avec une largeur de données de 32 bits à une fréquence d'horloge interne maximale de 100 MHz ou une largeur de données de 8/16 bits à une fréquence d'horloge externe maximale de 200 MHz. La combinaison du busmastering DMA, de la FIFO embarquée de 8 kéchantillons et de l'interface PCI Express® x4 garantit l'absence de perte de données lors d'un traitement soutenu de données à grande vitesse. Retard de phase Le PCIe-7360 offre un déphasage de l'horloge d'échantillonnage externe ou de l'exportation de l'horloge d'échantillonnage interne, optimisant ainsi le temps d'acquisition/de génération dans les applications de transfert de données à grande vitesse.
