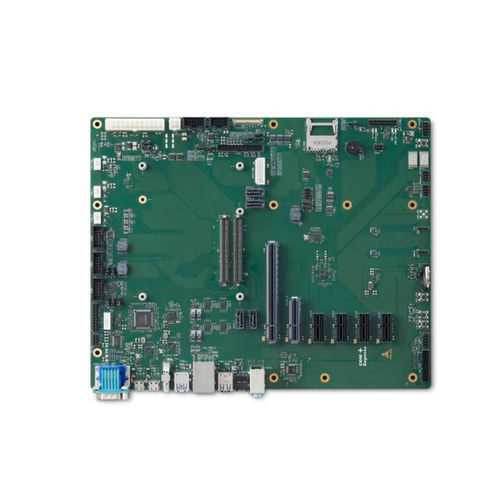

Carte-support COM Express Express-BASE6 R3.1

ATX

Express-BASE6 R3.1 est une carte porteuse de référence ATX COM-Express Type 6 Basic / Compact basée sur PICMG COM-Express Revision 3.1. Avec le module COM-Express Type 6 de votre choix et les cartes d'extension disponibles sur le marché, vous pouvez rapidement émuler la fonctionnalité du produit final que vous souhaitez pour le développement logiciel et la vérification matérielle. Note : La prise en charge de PCIe Gen4 x16, 2.5GbE et USB4 dépend du module et du support utilisés. Spécifications : PICMG COM-HPC Révision 3.1 Supporte les modules COM-Express Type 6 Format basique / compact 1x PCIe Gen4 x16, 1x PCIe x4, 4x PCIe x1 2x USB4 HDMI, VGA, LVDS, et eDP en option 4x USB 3.x/2.x, 2x USB 2.0/1.1 sur l'E/S arrière 4x SATA 2.5GbE LAN Mic/line-in/line-out, support audio S/PDIF 2x USB 2.0/1.1 en face avant Connecteurs pour SMBus, GPIO, emplacement pour carte SD, I2C, LPC, port série Diagnostics embarqués pour les données du code POST du BIOS sur le bus LPC Prise intégrée pour flash SPI secondaire Connecteur d'alimentation ATX 24+4 broches
