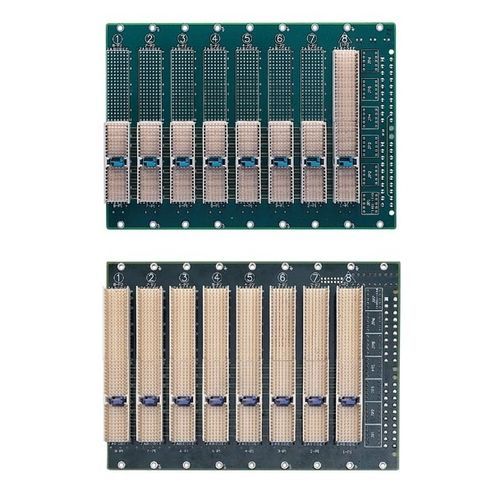

Fond de panier CompactPCI cBP-320 series

PICMGATXbus PCI

cartes-mères CompactPCI 32 bits 3U avec E/S arrière en option Caractéristiques principales Conforme à la spécification PICMG 2.0 CompactPCI Rev. 2.1 Nombre d'emplacements : 8/6/4 emplacements (y compris l'emplacement système) Largeur : cBP-3208R : 36HP (9 slots) cBP-3206R : 28HP (7 slots) cBP-3204R : 20HP (5 slots) L'emplacement de droite est un emplacement système et les autres sont des emplacements périphériques circuit imprimé à 10 couches pour un contrôle précis de l'impédance et une immunité au bruit électronique Deux prises ATX avec bornes à vis DC bus PCI 32 bits sur P1, supportant 7 slots d'E/S en bus-mastering P2 pour les E/S arrière (disponible sur cBP-3208R, 3206R, 3204R)
