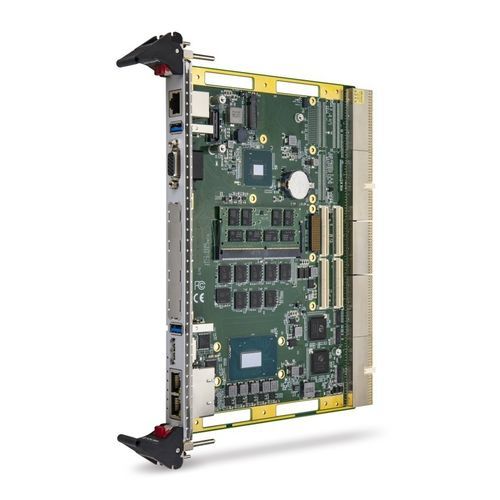

Carte processeur PMC cPCI-6540

XMCCompactPCIPCIe

La série ADLINK cPCI-6540 est une lame processeur 6U CompactPCI® avec mémoire DDR4-2666 ECC soudée jusqu'à 32 Go et mémoire DDR4-2666 ECC de type socket jusqu'à 32 Go. L'ADLINK cPCI-6540 est équipée d'un processeur Intel® Xeon® E, Intel® Core™ 9e génération et Intel® Celeron® G (anciennement Coffee Lake-H) avec le chipset Mobile Intel® CM246. La série cPCI-6540 est une lame CompactPCI 6U dans un facteur de forme à emplacement unique (4HP) de largeur. Les E/S du panneau avant du cPCI-6540 comprennent 1x DP, 2x GbE, 2x ports USB 3.1, 1x port COM RJ-45, 1x VGA et 1x slot PCM/XMC. Le panneau avant du cPCI-6540V comprend 1x DP, 2x GbE, 1x port USB 3.1 et 2x slots PMC/XMC. Le support graphique est intégré au CPU et supporte 3 écrans indépendants lorsqu'il est couplé à des modules de transition arrière sélectionnés (cPCI-R6700 et cPCI-R6500). Le stockage pour les versions cPCI-6540V et cPCI-6540 comprend une prise M.2 (clé M) et un connecteur SATA avec carte d'adaptation (DB-LSATA). Pour l'extension, le cPCI-6540 et le cPCI-6540V sont équipés d'un site PMC 64 bits/33, 66 133 MHz ou d'un site XMC PCIe x8 Gen 2 avec E/S arrière. Le cPCI-6540V est équipé d'un emplacement PMC/XMC supplémentaire prenant en charge un site PMC 64-bit/33,66,133MHz ou un site XMC PCIe x8 Gen 2. Les signaux d'E/S arrière vers RTM comprennent 2x GbE par Intel® Ethernet Controller I210, 1x DVI-I, 1x eDP, 1x PCIe x4 (configurable en 4x PCIe x1), 3x SATA 3.0, 6x USB 2.0, 1x USB 3.1, 16x GPIO, audio haute définition, KB/MS, et 2x ports série (l'un d'entre eux supporte uniquement Tx/Rx). La série cPCI-6540 offre des performances exceptionnelles fournies par la famille de processeurs Intel® Xeon® E, 9th Gen Intel® Core™, et constitue une solution idéale pour les secteurs militaire, aérospatial
