Carte processeur PICMG aTCA-9300

AdvancedTCAIntel® Xeon E3Quad Core

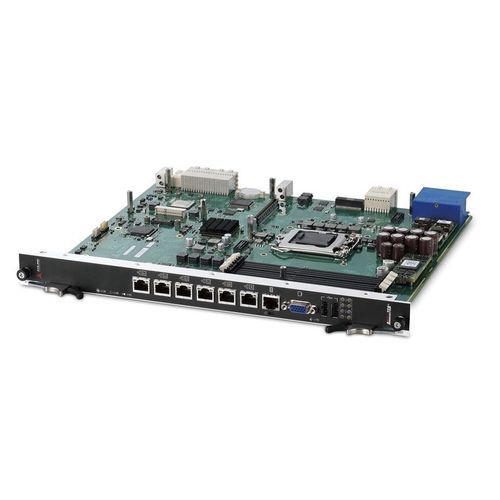

L'ADLINK aTCA-9300 est une lame à processeur AdvancedTCAR (ATCA) haute performance, équipée de deux processeurs IntelR XeonR E3 1275V2 /1225V2 à quatre cœurs, d'un chipset IntelR C216, d'une mémoire à quatre canaux jusqu'à 32 Go de mémoire DDR3 et d'un sous-système d'alimentation électrique de 300 W. La connectivité polyvalente comprend deux interfaces Fabric 10GbE, deux interfaces de base GbE, quatre ports de sortie GbE sur le panneau avant, deux ports COM et USB 2.0 sur le panneau avant et un connecteur VGA sur le panneau avant. Un connecteur SATA intégré prend en charge CFast jusqu'à 32 Go et le RTM optionnel (aTCA-R6270/R6280) prend en charge un port mini-SAS à 8 canaux, deux ports 10GbE SFP+, deux ports USB et deux baies SATA remplaçables à chaud, offrant ainsi un débit réseau et des capacités de stockage supplémentaires. La solution thermique de l'aTCA-9300 (y compris le dissipateur thermique VRM) garantit un fonctionnement stable dans des environnements extrêmes et permet la conformité à la norme NEBS Level 3 (conception uniquement). La puissance de calcul et la fiabilité de l'aTCA-9300 répondent aux exigences des fabricants d'équipements de télécommunications (TEM) et des fournisseurs d'équipements de réseaux (NEP), leur permettant de construire les réseaux de télécommunications et les infrastructures de communication de la prochaine génération. Les caractéristiques détaillées sont décrites ci-dessous et un schéma fonctionnel est présenté dans la section suivante.
