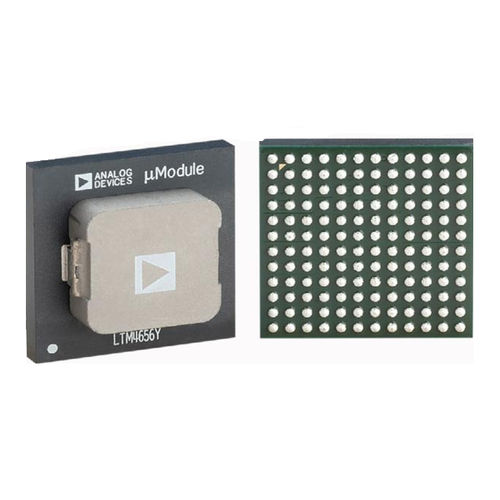

Module de puissance analogique LTM4656

Alimentation à découpage Boost complète Large gamme de tension d'entrée : 4.5V à 28V Plage de tension de sortie : 6V à 36V Courant de sortie continu de 4A (12VIN, 24VOUT) Régulation de la tension de sortie totale maximale de ±2% sur charge, ligne et température Déconnexion d'entrée en cas d'arrêt Limitation du courant d'appel Synchronisation de fréquence externe Fréquence programmable (350kHz à 780kHz) Partage du courant en parallèle Rendement jusqu'à 98 % Fonctionnement en Burst Mode® sélectionnable Protection contre les surintensités en ligne Protection contre la surchauffe Version à compensation ajustable LTM4656-1 Boîtier BGA 16 mm × 16 mm × 7,07 mm Le LTM4656 est un régulateur complet à haut rendement de type μModule® (module de puissance) avec le contrôleur de commutation, les transistors de puissance, l'inductance et tous les composants de soutien. Seuls quelques condensateurs d'entrée et de sortie sont nécessaires. Fonctionnant sur une plage de tension d'entrée de 4,5 V à 28 V, le LTM4656 prend en charge une plage de tension de sortie de 6 V à 36 V, définie par une seule résistance externe. Sa conception à haut rendement fournit jusqu'à 5A de courant de sortie continu. Un circuit de protection en ligne fixe le courant d'entrée maximum, et coupe l'alimentation d'entrée en cas de dépassement et réessaie (voir la section Applications typiques sur la fiche technique). La conception boost à haute densité peut convertir jusqu'à 180W de puissance de sortie. Les fonctions de protection contre les défauts comprennent une protection contre la surchauffe et une protection contre la surintensité de l'entrée référencée avec une relance automatique. Le μmodule est proposé dans un boîtier BGA de 16 mm × 16 mm × 7,07 mm, peu encombrant et thermiquement amélioré. Le LTM4656 est sans plomb et conforme à la directive RoHS. Équipements de télécommunications et de réseaux Équipement de test électronique
