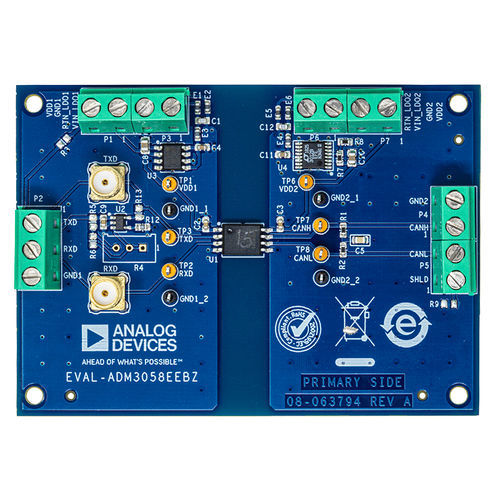

Émetteur-récepteur CAN ADM3058E series

2 canauxde donnéesanalogique

5.Emetteur-récepteur CAN FD à signal isolé de 7 kV rms 1500 V crête et tension de travail continue selon DIN VDE 0884-11 1.7 V à 5,5 V d'alimentation et niveaux côté logique 4.5 V à 5,5 V d'alimentation côté bus CAN FD conforme à la norme ISO 11898-2:2016 Débits de données jusqu'à 12 Mbps pour CAN FD Faible retard maximal de propagation de boucle : 155 ns Plage de mode commun étendue : ±25 V Protection contre les défauts de bus (CANH, CANL) : ±40 V Protection ESD sur les broches de bus CANH et CANL ≥±8 kV IEC 61000-4-2 décharge par contact ≥±15 kV IEC 61000-4-2 décharge dans l'air Passe la norme EN 55022, Classe B de 6 dB Homologations de sécurité et réglementaires (en cours) UL : 5700 V rms pendant 1 minute selon UL 1577 Acceptation des composants CSA 5A à 5,7 kV rms IEC 60601 et IEC 61010 Certificats de conformité VDE DIN VDE V 0884-11 (VDE V 0884-11):2017-01 VIORM = 1500 V crête Immunité élevée aux transitoires en mode commun : >50 kV/μs Plage de températures de fonctionnement industriel : -40°C à +125°C L'ADM3058E est un émetteur-récepteur de couche physique de réseau de zone de contrôle (CAN) isolé de 5,7 kV rms, doté d'un ensemble de fonctionnalités de base à haute performance. L'ADM3058E répond entièrement aux exigences de la norme CAN FD (CAN flexible data rate) ISO 11898-2:2016 et est capable de supporter des débits de données allant jusqu'à 12 Mbps. Le dispositif utilise la technologie iCoupler® d'Analog Devices, Inc. pour combiner un isolateur à 2 canaux et un émetteur-récepteur CAN dans un seul boîtier de montage en surface de type SOIC (small outline integrated circuit). L'ADM3058E est une solution entièrement isolée pour les applications CAN et CAN FD. L'ADM3058E fournit une isolation entre le contrôleur CAN et le bus de la couche physique. Les approbations de sécurité et réglementaires (en attente) pour une tension de résistance de 5,7 kV rms et une tension de travail de 1500 V crête garantissent que le ADM3058E répond aux exigences d'isolation des applications.
