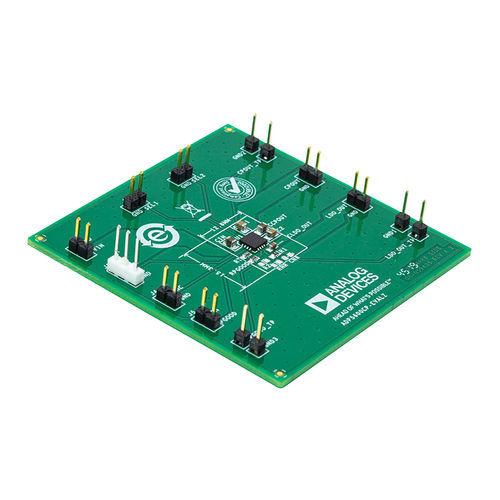

Convertisseur DC/DC type inverter ADP5600 series

régulateurde puissanceà découpage

Courant de sortie maximal : -100 mA MOSFETs de puissance intégrés Plage de fréquence de commutation de la pompe de charge programmable 100 kHz à 1 MHz Synchronisation de la fréquence via la broche SYNC Activation de précision et maintien de l'alimentation Démarrage progressif interne Protection contre les courts-circuits de sortie et les surcharges Protection contre les condensateurs courts de la pompe de charge Résistance de décharge de sortie LDO intégrée lFCSP à 16 pattes, 4 mm × 4 mm L'ADP5600 est un inverseur de pompe de charge entrelacé avec un régulateur linéaire LDO négatif intégré. L'inverseur de pompe de charge entrelacé présente une réduction de l'ondulation de la tension de sortie et du bruit du courant d'entrée réfléchi par rapport aux solutions conventionnelles inductives ou capacitives. Le LDO intégré fournit un rail avec une bonne régulation à un rapport de réjection de l'alimentation électrique (PSRR) suffisant. La pompe de charge ADP5600 fonctionne par programmation de résistance ou synchronisation d'horloge externe à une fréquence de commutation de 100 kHz à 1 MHz. Le fonctionnement à une fréquence de commutation plus élevée permet l'utilisation de petits condensateurs d'entrée, de sortie et de fuite. La combinaison d'une fréquence de commutation élevée avec des transistors à effet de champ (FET) internes, une compensation et un démarrage progressif permet d'obtenir une solution totale de la meilleure taille de sa catégorie pour la génération d'un rail négatif. L'ADP5600 dispose également d'une protection complète contre les pannes pour les applications robustes. Ces protections comprennent la protection contre les surcharges, la protection contre les condensateurs courts, le verrouillage en cas de sous-tension (UVLO) et l'arrêt thermique. Pour faciliter le séquençage, l'ADP5600 dispose d'une broche de mise sous tension.
