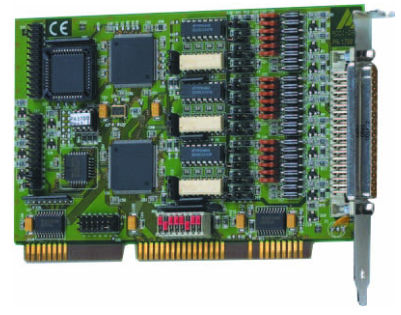

Carte d'entrées numérique PA-1700-2

TTLà 16 E/Sde sécurité

La PA 1700-2 est une carte de comptage d'impulsions rapide conçue spécialement pour une utilisation en milieu industriel. La carte est destinée à la connexion directe de 3 ou 6 codeurs incrémentaux. Elle est équipée d'entrées pour le contrôle des axes (signal de référence, entrée stroboscopique, signal d'erreur). Les canaux d'entrée sont protégés par des diodes transil et un filtre EMI. La carte peut être programmée avec une résolution simple, double, quadruple ou en mode direct. En mode direct et lors de la mesure de la largeur d'impulsion, des fréquences jusqu'à 100 MHz peuvent être traitées directement. La carte reconnaît automatiquement le sens des encodeurs incrémentaux. 3 timers permettent la génération d'interruptions. Description Caractéristiques techniques Acquisition de données de codeurs incrémentaux Mesure de fréquence Compteur d'impulsions Connexion pour 3 et 6 connecteur incrémentaux Configurations possible : - 3 canaux, profondeur de comptage 32 bits, Diff. ou TTL sur le connecteur frontal ou - 6 canaux, profondeur de compteur de 16 bits, diff. ou TTL divisé en 3 canaux sur le connecteur frontal et 3 sur le connecteur pour le câble en nappe Reconnaissance automatique de la direction Mode avec résolution simple, double ou quadruple Mesure de la fréquence 10 MHz en mode direct, 2,5 MHz en mode quadruple 3 entrées "référence" pour la logique de référence 3 entrées "error" pour signaux d'erreur, entrées stroboscopiques externes Réinitialisation logicielle ou matérielle 3 x 16-bit timer (82C54): - Génération d'interruptions - Stroboscope des compteurs avec des intervalles définis par le timer
