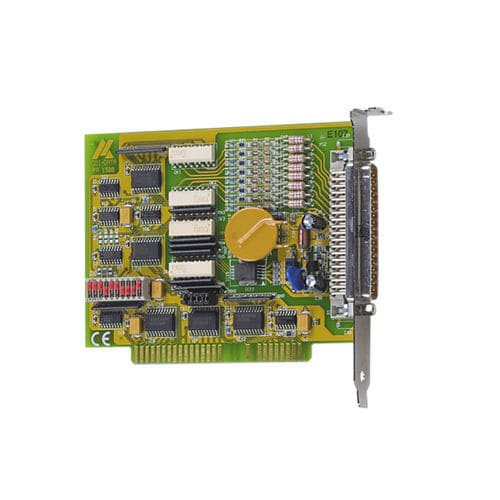

Carte d'acquisition de données ISA PA-1508

numériquede contrôle

La carte ISA PA-1508 à 16 entrées/sorties numériques dispose de 8 entrées numériques, 24 V, et de 8 sorties numériques, 24 V. Toutes les entrées sont opto-isolées. Elle est utilisée pour le contrôle des E/S industrielles, pour les bancs d'essai automatiques, comme interface pour les relais électromagnétiques, pour la surveillance de l'état (marche/arrêt) des moteurs, des lampes, etc. ou l'activation d'alarmes dans un environnement industriel difficile et dispose de plusieurs dispositifs de sécurité pour ce faire. Un CD-ROM contenant des pilotes pour Windows et des exemples de programmation est inclus. Description Caractéristiques techniques 8 entrées numériques, 24 V, isolées 2 lignes de connexion par entrée Acquisition en parallèle de signaux numériques de 24 V Chaque canal d'entrée a sa propre ligne de terre 8 sorties numériques, 24 V, isolées Chaque canal de sortie peut être déclenché indépendamment des autres Les canaux de sortie sont limités en courant et conviennent aux charges avec des courants inductifs élevés. 2 sorties de diagnostic génèrent un niveau BAS en cas de surchauffe Watchdog: peut être activé par logiciel, lisible. Après la mise sous tension, les sorties sont remises à "0". Adressage par commutateurs DIP Sécurité Isolation galvanique 1000 V Voltage supervision Ligne de fuite IEC 61010-1 (modules MX) Protection contre l'inversion de tension + Filtres FC Sécurité pour les sorties : - Protection contre la surchauffe : Logique d'arrêt à environ 125-140 °C - Courant de court-circuit à 1,5 A - Logique d'arrêt, lorsque la tension d'alimentation externe descend en dessous de 5 V. Caractéristiques de sécurité pour la tension d'alimentation externe :
