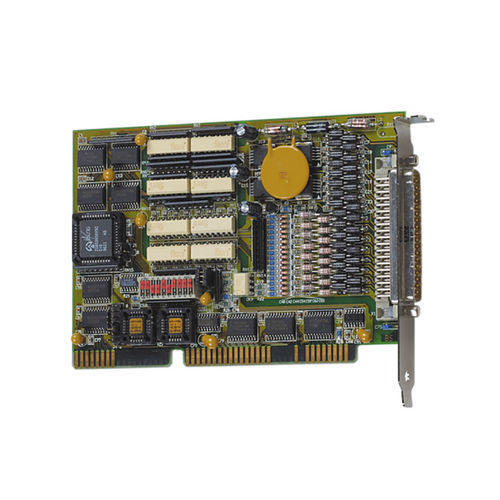

Carte d'acquisition de données ISA PA-1500

numérique

La carte ISA PA 1500 à 32 entrées/sorties numériques comporte 16 entrées numériques, 24 V, et 16 sorties numériques, 24 V. 14 entrées sont interruptibles. Il est utilisé comme interface vers des machines, pour la surveillance de processus contrôlés par un PC, pour la mesure industrielle, pour l'acquisition de capteurs, pour l'analyse de signaux, comme interface vers des machines dans des environnements industriels difficiles et doit pour cela de nombreux dispositifs de sécurité . Un CD-ROM contenant des pilotes pour Windows et des exemples de programmation est inclus. Caractéristiques techniques Entrées analogiques 16 entrées numériques opto-isolées, 24 V, dont 14 interruptibles 3 compteurs/timer programmables par logiciel 16 sorties numériques opto-isolées, 10 V à 36 V, courant de sortie par canal 500 mA Watchdog programmable par temporisateur pour remettre les sorties à "0". Lecture du diagnostic via registre d’état pour les courts-circuits, les surchauffes, les chutes de tension ou Watchdog Interruption déclenchée par le watchdog, timer, erreurs 3 compteurs/timer programmables par logiciel Sécurité Isolation galvanique 1000 V Protection contre les transitoires rapides (Burst), les surtensions Protection contre les décharges électrostatiques et les EMI. Canaux d'entrée Protection contre les inversions de tension, filtres d'entrée. Canaux de sorties Courant de court-circuit pour 16 sorties ~ 3 A typ. Courant de court-circuit par sortie ~ 1,5 A typ. Fusible à réenclenchement automatique Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre
