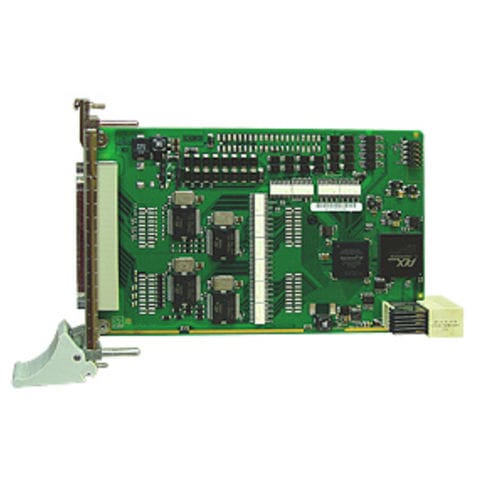

Carte d'E/S numérique CPCIs-1532-12

sérieà 16 sorties numériques16 entrées numériques

La carte CompactPCI Serial 32 entrées/sorties numériques CPCIs-1532-12V dispose de 16 entrées numériques, 12 V, et de 16 sorties numériques (11 – 36 V). 15 des 16 entrées sont interruptibles. Le canal 0 peut servir d’entrée compteur 16 bits (jusqu’à 100 kHz). Toutes les entrées sont filtrées et protégées contre les inversions de polarité. Les sorties numériques fonctionnent avec un courant de sortie de 500 mA. Les sorties de la carte restent à « 0 » lorsque le PC est démarré. La logique shut-down intervient lorsque la tension d’alimentation chute en dessous de 7 V. La carte dispose de 2 timers ayant une résolution de 12 bits, dont 1 peut être utilisé en tant que watchdog. Le registre d’état lisible permet de détecter des court-circuits ou des surchauffes. La température de fonctionnement est de -40° C à +85° C. Des pilotes 64 bits et 32 bits pour Windows 8/7/Vista/XP et pour Linux ainsi que de nombreux exemples de programmation sont livrés avec la carte. Caractéristiques techniques Entrées 16 entrées opto-isolées 12 V dont 15 entrées interruptibles Le canal 0 peut être utilisé comme entrée compteur 16 bits (jusqu’à 100 kHz) Protection contre les inversions de polarité Tension nominale : 12 V Toutes les entrées sont filtrées Sorties 16 sorties opto-isolées, 11 V à 36 V Courant de sortie par canal 500 mA Somme des courants : 3 A typ. (sécurisé via résistance PTC) Watchdog pour la remise à «0» des sorties Sorties à «0» lors de la mise sous tension Limitation de courant : ~1,5 A pour 8 canaux (via résistance PTC Courant de court-circuit par sortie ~1,5 A typ. Fusible électronique Protection contre la surchauffe et la surtension
